Насос 221 серии DMX представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10. Проточная часть состоит из: - Дозирующей головки - Мембраны с тефлоновым покрытием - Двойных шариковых клапанов до 50 л/ч и одинарных шариковых клапанов от 60 л/ч
Другие характеристики: - Прочный насос для промышленного применения с пластиковым стойким к химическому воздействию корпусом - Конструкция, облегчающая монтаж и эксплуатацию насоса - Долговечная мембрана с тефлоновым покрытием - Оптимальная градация производительности и частоты ходов - Точность lt; ±1,5%, линейность lt;±4%
Основные данные DMX 75-4 B-SS/V/SS-X-E1A1A1
Макс.производительность
75 л/ч
Макс. рабочее давление
4 бар
Данные на паспортной табличке
CE
Клапан
Standard

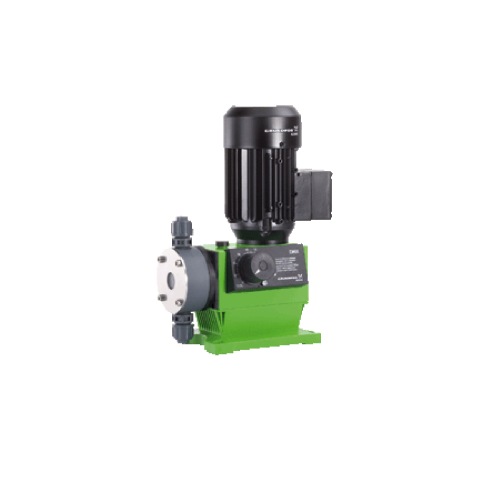

Изображение DMX 75-4 B-SS/V/SS-X-E1A1A1
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.
Кривая характеристики DMX 75-4 B-SS/V/SS-X-E1A1A1
Материалы DMX 75-4 B-SS/V/SS-X-E1A1A1
Корпус насоса
Нержавеющая сталь, DIN 1.4401
Шарик клапана
Нержавеющая сталь, DIN 1.4401
Прокладка
FKM
Данные электрооборудования DMX 75-4 B-SS/V/SS-X-E1A1A1
Подводимая мощность - P1
90 Вт
Номинальное напряжение
3 x 230/400 V 50/60 Hz 440/480 V 60 Hz
Класс защиты (IEC 34-5)
IP 65/F
Тип кабельной вилки
No cable, no plug
Монтаж DMX 75-4 B-SS/V/SS-X-E1A1A1
Макс. рабочее давление
4 бар
Вход насоса
Threaded, Rp 3/4
Выход насоса
Threaded, Rp 3/4
Устр-ва управл-ия DMX 75-4 B-SS/V/SS-X-E1A1A1
Вариант управления
B
Регулирование длины хода
Manual stroke length adjustment knob
Панель управления
Без панели управления
Контроль уровня
Not integrated
Импульсное управление
Not integrated
Другое DMX 75-4 B-SS/V/SS-X-E1A1A1
Серводвигатель
NO
Обнаружение утечек
NO
Grundfos Alldos PN
221-75-10069

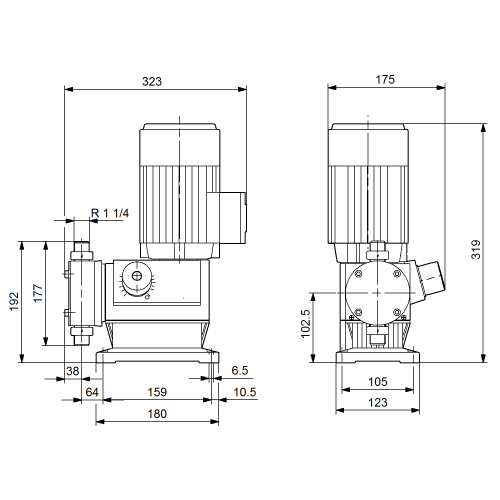

Габаритный чертеж DMX 75-4 B-SS/V/SS-X-E1A1A1
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
