DMX 4-10 B-PP/E/T-X-E144
Данные каталога DMX 4-10 B-PP/E/T-X-E144
| Наименование продукции | DMX 221 4-10 |
| Производственный номер | 96293585 |
| EAN номер | 5700831471981 |
Описание DMX 4-10 B-PP/E/T-X-E144
| DMX 221 4-10 Насос 221 серии DMX представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10. Проточная часть состоит из: - Дозирующей головки - Мембраны с тефлоновым покрытием - Двойных шариковых клапанов до 50 л/ч и одинарных шариковых клапанов от 60 л/ч Другие характеристики: - Прочный насос для промышленного применения с пластиковым стойким к химическому воздействию корпусом - Конструкция, облегчающая монтаж и эксплуатацию насоса - Долговечная мембрана с тефлоновым покрытием - Оптимальная градация производительности и частоты ходов - Точность lt; ±1,5%, линейность lt;±4% |
Основные данные DMX 4-10 B-PP/E/T-X-E144
| Макс.производительность | 4 л/ч |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE |
| Клапан | Standard |

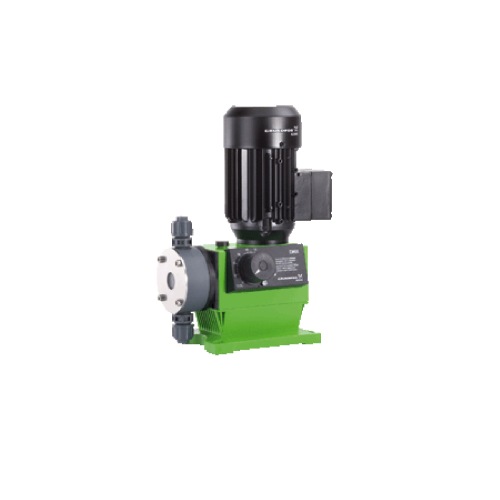

Изображение DMX 4-10 B-PP/E/T-X-E144
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики DMX 4-10 B-PP/E/T-X-E144
Материалы DMX 4-10 B-PP/E/T-X-E144
| Корпус насоса | Полипропилен |
| Шарик клапана | Тефлон |
| Прокладка | EPDM |
Данные электрооборудования DMX 4-10 B-PP/E/T-X-E144
| Подводимая мощность - P1 | 90 Вт |
| Номинальное напряжение | 3 x 230/400 V 50/60 Hz 440/480 V 60 Hz |
| Класс защиты (IEC 34-5) | IP 65/F |
| Тип кабельной вилки | No cable, no plug |
Монтаж DMX 4-10 B-PP/E/T-X-E144
| Макс. рабочее давление | 10 бар |
| Вход насоса | Tube, 6/9 mm |
| Выход насоса | Tube, 6/9 mm |
Устр-ва управл-ия DMX 4-10 B-PP/E/T-X-E144
| Вариант управления | B |
| Регулирование длины хода | Manual stroke length adjustment knob |
| Панель управления | Без панели управления |
| Контроль уровня | Not integrated |
| Импульсное управление | Not integrated |
Другое DMX 4-10 B-PP/E/T-X-E144
| Серводвигатель | NO |
| Обнаружение утечек | NO |
| Grundfos Alldos PN | 221-4-10108 |

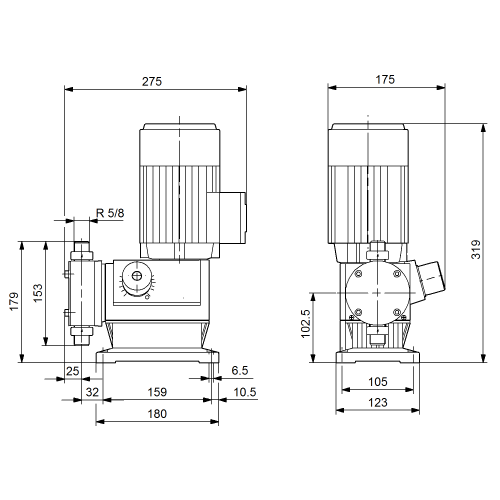

Габаритный чертеж DMX 4-10 B-PP/E/T-X-E144
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
