DME 150-4 AR
Данные каталога DME 150-4 AR
| Наименование продукции | DME 150-4 AR |
| Производственный номер | 96524925 |
| EAN номер | 5700396944296 |
Описание DME 150-4 AR
| DME 150-4 AR Цифровой диафрагменный дозировочный насос со встроенным шаговым двигателем, управляемым с помощью электронного блока. Насос разработан для удобной, точной и надежной эксплуатации. На панели насоса расположены клавиши сенсорного управления, дисплей с лампой подсветки. Объем устанавливается в литрах или миллилитрах, с точностью до требуемых значений посредством простой калибровочной функции. Регулировочный коэффициент составляет 1:800. Точность дозирования сохраняется во всем диапазоне мощностей. Способы задания параметров: |
Основные данные DME 150-4 AR
| Макс. частота ходов | 160 1/мин |
| Макс.производительность | 150 л/ч |
| Макс. рабочее давление | 4 бар |
| Данные на паспортной табличке | C-TICK,CE,PSE_COSMOS |
| Антикавитация | Встроенная функция |
| Вентилляционный клапан | встроенна в корпус насоса |
| Клапан | Standard |

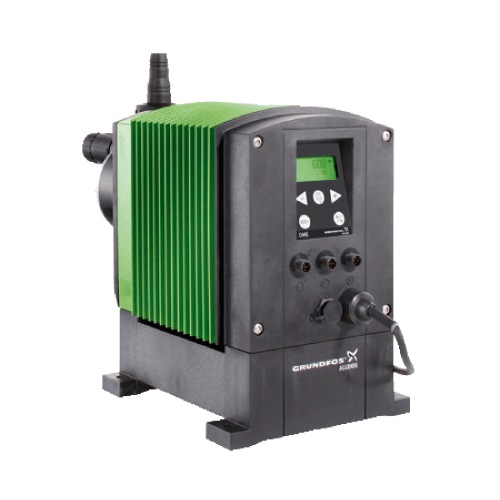

Изображение DME 150-4 AR
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики DME 150-4 AR
Материалы DME 150-4 AR
| Корпус насоса | Полипропилен |
| Шарик клапана | Керамика |
| Прокладка | EPDM |
Данные электрооборудования DME 150-4 AR
| Подводимая мощность - P1 | 67.1 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 100-240 V |
| Номинальный ток | 1,25-0,67 A |
| Тип кабельной вилки | SCHUKO |
Монтаж DME 150-4 AR
| Макс. рабочее давление | 4 бар |
| Вход насоса | TUBING 19/27 + 25/34 |
| Выход насоса | TUBING 19/27 + 25/34 |
Устр-ва управл-ия DME 150-4 AR
| Вариант управления | AR |
| Панель управления | спереди |
| Контроль уровня | Вход для двух датчиков уровня или внешнего пуск/останов |
| Импульсное управление | функция входа для импульсного регулирования встроенна |
| Партия (подача на импульс) | Функция работы в режиме партия |
| Управляющий сигнал 4-20 А | вход для аналогового управления 4-20 мА встроенна |
| Ограничение производительности | Макс. производительность ограничена встроенной функцией |
| Встроенная функция дозированной подачи в единицу времени для партии | функция доз.партиями на базе таймера |
| Остальные входы/выходы | РЕЛЕ АВАР.СИГНАЛИЗ-И |
Другое DME 150-4 AR
| Нетто вес | 11.8 кг |

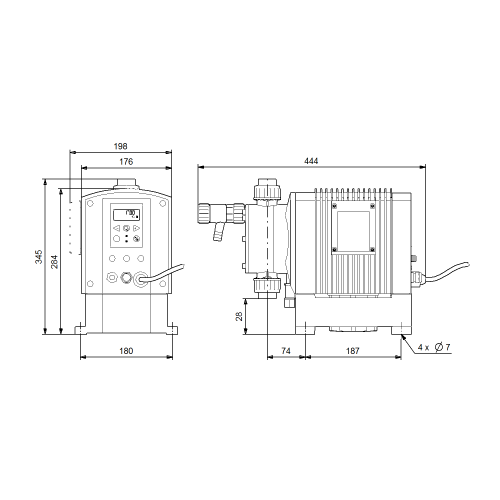

Габаритный чертеж DME 150-4 AR
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений DME 150-4 AR
