Тройственный измерительный усилитель и контроллер для бассейнов DIP (Dosing Instrumentation Pool) разработан специально для бассейнов. Это оборудование параметра одновременно измеряет до трёх параметров и регулирует два параметра, что обеспечивает идеальное регулирование качества воды бассейнов. DIP имеет три рабочих языка (английский, немецкий и французский), что позволяет неспециалистам самостоятельно выполнять все операции, например, избежать эксплуатационных ошибок при проверке достоверности. Следует также отметить не требующие технического обслуживания измерительные электроды, датчик проб воды для исключения избыточного дозирования и набор функций управления.
Усилитель и контроллер в сборе имеют следующие функции: • автоматическая самоадаптирующаяся калибровка • ручная или автоматическая температурная компенсация • регистрационный журнал, и др.
Другие особенности: • Смонтирован на раме-основании и имеет все электрические соединения для подключения • Готовая кабельная арматура
Основные данные DIP-A, D1-P-AU-PCB-RR-QS-T, W-G
Type key
D1-P-AU-PCB-RRB-QS-T, W-G
Макс. рабочее давление
4 бар
Предварительно собранный
YES
Переливной клапан
valve: 0.3bar, width DN8, connection
Redox range
2000 mV
Range pH
от 1 до 12
Кабель pH, ОВП
1.00м, штекер: N-штырьковый
Кабельный электрод
1.00м, штекер: 4 полюс. угольник
Motor version
IP43/F
Очистительный двигатель
да (230/240В AC)

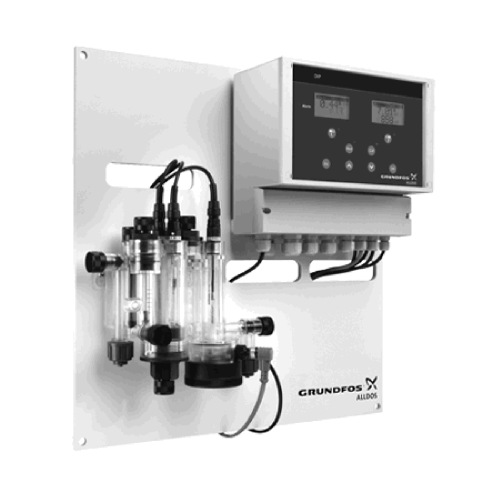

Изображение DIP-A, D1-P-AU-PCB-RR-QS-T, W-G
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.
Жидкость DIP-A, D1-P-AU-PCB-RR-QS-T, W-G
Редокс буфера
диапазон: 220 мВ, объём: 100 мл
pH буфера
диапазон: pH 4,01/7,00/9,18, объём: 3x100 мл
Данные электрооборудования DIP-A, D1-P-AU-PCB-RR-QS-T, W-G
P1
25 VA
Номинальное напряжение
230/240 V
Класс защиты (IEC 34-5)
65
Монтаж DIP-A, D1-P-AU-PCB-RR-QS-T, W-G
Макс. рабочее давление
4 бар
Смонтирован на
настенный монтаж
Устр-ва управл-ия DIP-A, D1-P-AU-PCB-RR-QS-T, W-G
Измерительная ячейка
D1 - герметизированный, c очистительным двигателем
Электрод 1
disinfection Cl2, ClO2, O3 (AU - gold)
Электрод 2
pH, ceramic diaphragm, buffer solution
Электрод 3
redox, no reference system, buffer solution
Датчик температур
with Pt100
Датчик расхода
flow sensor integrated (cable 1.00m)
Другое DIP-A, D1-P-AU-PCB-RR-QS-T, W-G
Номер продукт Alldos
314-339-10038
Габаритный чертеж DIP-A, D1-P-AU-PCB-RR-QS-T, W-G
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
