DDE 6-10
Данные каталога DDE 6-10
| Наименование продукции | DDE 6-10 |
| Производственный номер | 97720981 |
| EAN номер | 5710622711011 |
Описание DDE 6-10
| DDE 6-10 DDE 6-10 P-SS/T/SS-X-31AAFG The SMART Digital DDE is a compact positive displacement, diaphragm dosing pump with variable-speed drive (stepper motor) and intelligent control electronics with minimum energy consumption. The SMART Digital Dosing series operates at full stroke length to ensure optimum accuracy, priming and suction, even for degassing liquids. The duration of each discharge stroke varies according to the capacity set, resulting in optimum smooth and continuous discharge flow. The click-stop mounting plate allows installation in three different positions without using any additional accessories. The dosing flow can be adjusted by means of an adjustment knob on a logarithmical scale from 0.1-100%. The dosing head is composed of: - Long lifetime and universal chemical resistant Full-PTFE diaphragm. - Double ball valves for highest dosing accuracy. - Deaeration valve for easy start-up. Operation modes: - Manual dosing from 0.1 to 100%. - Pulse control (divisor function included). |
Основные данные DDE 6-10
| Type key | DDE 6-10 P-SS/T/SS-X-31AAFG |
| Max. Flow | 6 л/ч |
| Min flow | 6,0 ml/h |
| Turn-down ratio | 1:1000 |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE |
| Тип клапана | Стандартный |
| Maximum viscosity at 100 % | 50 mPas |
| Accuracy of repeatability | 5 % |

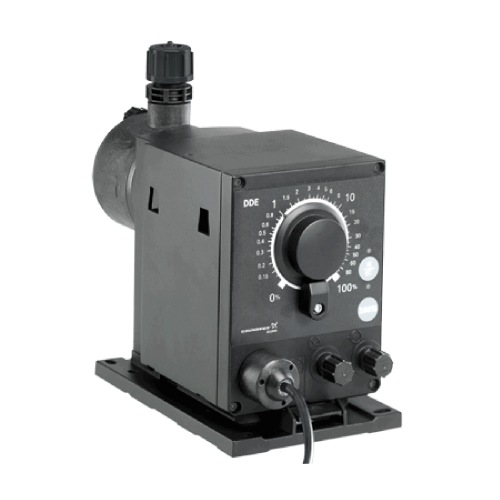

Изображение DDE 6-10
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

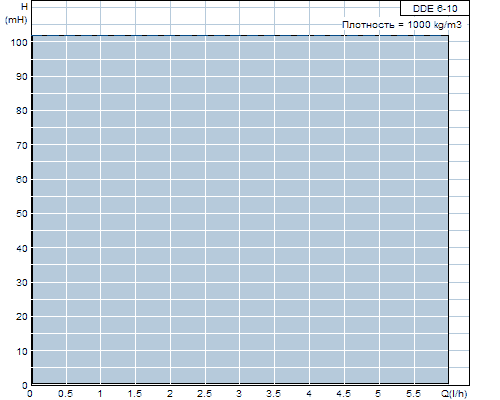

Кривая характеристики DDE 6-10
Жидкость DDE 6-10
| Диапазон температур жидкости | -10 .. 45 °C |
Материалы DDE 6-10
| Dosing head | Нержавеющая сталь DIN 1.4401 |
| Шарик клапана | Нержавеющая сталь |
| Прокладка | PTFE |
Данные электрооборудования DDE 6-10
| Максимальная подводимая мощность - P1 | 12 Вт |
| Номинальное напряжение | 1 x 100-240 V |
| Класс защиты (IEC 34-5) | IP65 / NEMA 4X |
| Тип кабельной вилки | SCHUKO |
| Сетевой кабель | 1.5 м |
| Inrush current | 25A при 230В для 2мсек |
Монтаж DDE 6-10
| Диапазон температуры окружающей среды | 0 .. 45 °C |
| Макс. рабочее давление | 10 бар |
| Installation set | НЕТ |
| Installation type | Без монтажного набора |
| Вход насоса | Threaded, Rp 1/4" |
| Выход насоса | Threaded, Rp 1/4" |
| Max. Suction lift during operation | 6 м |
| Max. Suction lift during priming | 2 м |
Устр-ва управл-ия DDE 6-10
| Вариант управления | P |
| Pulse control | ДА |
| Ext. Stop input | ДА |
Другое DDE 6-10
| Нетто вес | 3 кг |
| Полный вес | 4 кг |
| ЦВЕТ | BLACK |

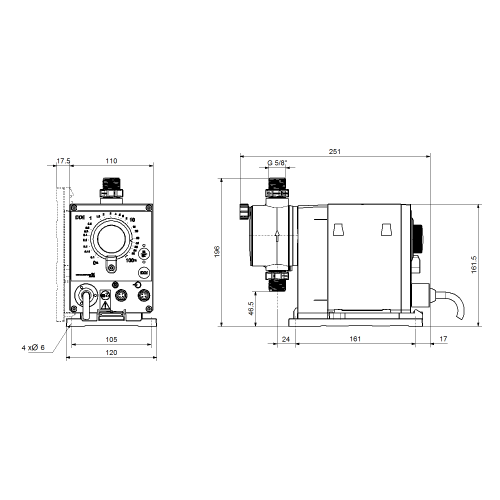

Габаритный чертеж DDE 6-10
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
