CRT 2-26 A-P-A-E-AUUE
Данные каталога CRT 2-26 A-P-A-E-AUUE
| Наименование продукции | CRT 2-26 A-P-A-E-AUUE A-P-A-E AUUE |
| Производственный номер | 96100313 |
| EAN номер | 5700395842715 |
Описание CRT 2-26 A-P-A-E-AUUE
| CRT 2-26 A-P-A-E-AUUE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из -Головная и нижняя опорная часть насоса выполнены из -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт PJE. Электродвигатель - 3-фазный двигатель переменного тока. |
Основные данные CRT 2-26 A-P-A-E-AUUE
| Частота вращения | 2900 об/м |
| Номинальная подача | 2.5 м3/ч |
| Номинальный напор | 166 м |
| Рабочие колеса | 26 |
| Уплотнение вала | AUUE |
| Данные на паспортной табличке | CE |
| Ступени | 26 |
| Исполнение насоса | A |
| Модель | A |
Изображение CRT 2-26 A-P-A-E-AUUE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

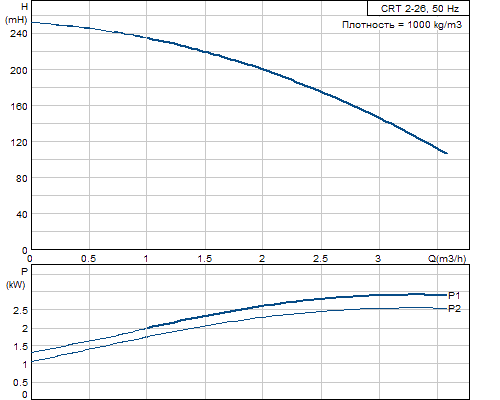

Кривая характеристики CRT 2-26 A-P-A-E-AUUE
Жидкость CRT 2-26 A-P-A-E-AUUE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRT 2-26 A-P-A-E-AUUE
| Корпус насоса | Титан |
| ASTM B 265 | |
| Рабочее колесо | Титан |
| ASTM B 265 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRT 2-26 A-P-A-E-AUUE
| Тип электродвигателя | 100LC |
| IE Efficiency class | IE3 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 3 кВт |
| Энергия (Р2), необходимая для насоса | 3 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 11,0/6,30 A |
| Пусковой ток | 840-920 % |
| Cos фи - характеристика мощности | 0,87-0,82 |
| Номинальная скорость | 2900-2920 об/м |
| IE efficiency | IE3 87,1% |
| Эффективность электродвигателя при полной нагрузке | 87,1-87,1 % |
| Эффективность двигателя при 3/4 нагрузки | 88,0-87,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 87,7-85,4 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85U05510 |
Монтаж CRT 2-26 A-P-A-E-AUUE
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | PJE |
| Код соединения | P |
| Соединение труб | 42,4 mm |
| Размер фланца электродвигателя | FT130 |
Другое CRT 2-26 A-P-A-E-AUUE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 39.6 кг |
| Полный вес | 44.6 кг |
Габаритный чертеж CRT 2-26 A-P-A-E-AUUE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRT 2-26 A-P-A-E-AUUE
