CRT 2-6 A-P-A-E-AUUE
Данные каталога CRT 2-6 A-P-A-E-AUUE
| Наименование продукции | CRT 2-6 A-P-A-E-AUUE A-P-A-E AUUE |
| Производственный номер | 96100305 |
| EAN номер | 5700395842630 |
Описание CRT 2-6 A-P-A-E-AUUE
| CRT 2-6 A-P-A-E-AUUE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из -Головная и нижняя опорная часть насоса выполнены из -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт PJE. Электродвигатель - 3-фазный двигатель переменного тока. |
Основные данные CRT 2-6 A-P-A-E-AUUE
| Частота вращения | 2900 об/м |
| Номинальная подача | 2.5 м3/ч |
| Номинальный напор | 37.6 м |
| Рабочие колеса | 6 |
| Уплотнение вала | AUUE |
| Данные на паспортной табличке | CE |
| Ступени | 7 |
| Исполнение насоса | A |
| Модель | A |
Изображение CRT 2-6 A-P-A-E-AUUE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

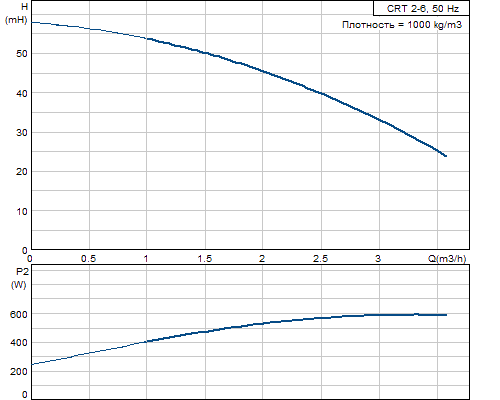

Кривая характеристики CRT 2-6 A-P-A-E-AUUE
Жидкость CRT 2-6 A-P-A-E-AUUE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRT 2-6 A-P-A-E-AUUE
| Корпус насоса | Титан |
| ASTM B 265 | |
| Рабочее колесо | Титан |
| ASTM B 265 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRT 2-6 A-P-A-E-AUUE
| Тип электродвигателя | 80A |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 0.75 кВт |
| Энергия (Р2), необходимая для насоса | 0.75 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 3,30/1,90 A |
| Пусковой ток | 580-620 % |
| Cos фи - характеристика мощности | 0,81-0,71 |
| Номинальная скорость | 2840-2870 об/м |
| Эффективность электродвигателя при полной нагрузке | 81,0 % |
| Эффективность двигателя при 3/4 нагрузки | 83,5-81,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 82-78,5 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85805104 |
Монтаж CRT 2-6 A-P-A-E-AUUE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | PJE |
| Код соединения | P |
| Соединение труб | 42,4 mm |
| Размер фланца электродвигателя | FT100 |
Другое CRT 2-6 A-P-A-E-AUUE
| Нетто вес | 19.4 кг |
| Полный вес | 24.4 кг |
Габаритный чертеж CRT 2-6 A-P-A-E-AUUE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRT 2-6 A-P-A-E-AUUE
