CRT 16-12 A-P-A-E-AUUE
Данные каталога CRT 16-12 A-P-A-E-AUUE
| Наименование продукции | CRT 16-12 A-P-A-E-AUUE A-P-A-E AUUE |
| Производственный номер | 96108352 |
| EAN номер | 5700396403335 |
Описание CRT 16-12 A-P-A-E-AUUE
| CRT 16-12 A-P-A-E-AUUE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из -Головная и нижняя опорная часть насоса выполнены из -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт PJE. Электродвигатель - 3-фазный двигатель переменного тока. |
Основные данные CRT 16-12 A-P-A-E-AUUE
| Частота вращения | 2900 об/м |
| Номинальная подача | 16 м3/ч |
| Номинальный напор | 142 м |
| Рабочие колеса | 12 |
| Уплотнение вала | AUUE |
| Данные на паспортной табличке | CE |
| Ступени | 14 |
| Исполнение насоса | A |
| Модель | A |
Изображение CRT 16-12 A-P-A-E-AUUE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

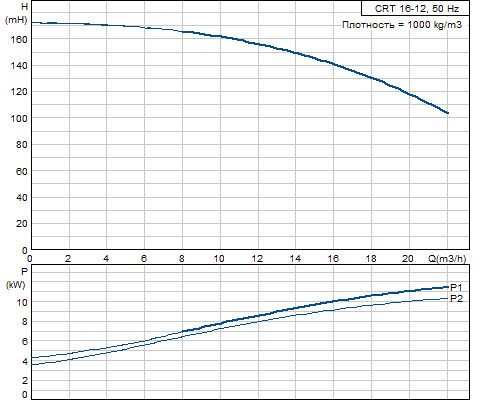

Кривая характеристики CRT 16-12 A-P-A-E-AUUE
Жидкость CRT 16-12 A-P-A-E-AUUE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRT 16-12 A-P-A-E-AUUE
| Корпус насоса | Титан |
| ASTM B 265 | |
| Рабочее колесо | Титан |
| ASTM B 265 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRT 16-12 A-P-A-E-AUUE
| Тип электродвигателя | 160MB |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 11 кВт |
| Энергия (Р2), необходимая для насоса | 11 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 36,5-34,0/21,2-19,6 A |
| Пусковой ток | 660-780 % |
| Cos фи - характеристика мощности | 0,90-0,88 |
| Номинальная скорость | 2930-2940 об/м |
| Эффективность электродвигателя при полной нагрузке | 89,4-89,4 % |
| Эффективность двигателя при 3/4 нагрузки | 92,5-92,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 93,0-92,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85D07524 |
Монтаж CRT 16-12 A-P-A-E-AUUE
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | PJE |
| Код соединения | P |
| Соединение труб | 60,3 mm |
| Размер фланца электродвигателя | FF300 |
Другое CRT 16-12 A-P-A-E-AUUE
| Нетто вес | 148 кг |
| Полный вес | 148 кг |
Габаритный чертеж CRT 16-12 A-P-A-E-AUUE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRT 16-12 A-P-A-E-AUUE
