CRNE 32-1 AN-F-G-E-HQQE
Данные каталога CRNE 32-1 AN-F-G-E-HQQE
| Наименование продукции | CRNE 32-1 AN-F-G-E-HQQE |
| Производственный номер | 96122703 |
| EAN номер | 5700396687476 |
Описание CRNE 32-1 AN-F-G-E-HQQE
CRNE 32-1 AN-F-G-E-HQQE Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Материал частей насосов контактирующих с жидкостью, высококачественная нержавеющая сталь. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. |
Основные данные CRNE 32-1 AN-F-G-E-HQQE
| Частота вращения | 3514 об/м |
| Рабочие колеса | 1 |
| Уплотнение вала | HQQE |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Ступени | 1 |
| Исполнение насоса | AN |
Изображение CRNE 32-1 AN-F-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

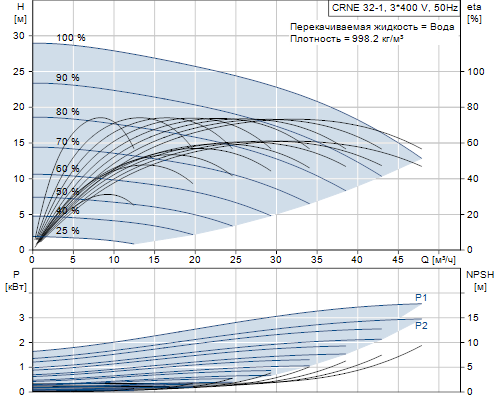

Кривая характеристики CRNE 32-1 AN-F-G-E-HQQE
Жидкость CRNE 32-1 AN-F-G-E-HQQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -40 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы CRNE 32-1 AN-F-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRNE 32-1 AN-F-G-E-HQQE
| Тип электродвигателя | 100LC |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 3 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 6,20-5,00 A |
| Cos фи - характеристика мощности | 0,94-0,92 |
| Номинальная скорость | 360-3490 об/м |
| Энергоэффективность | IE3 87,1% |
| Класс защиты (IEC 34-5) | IP55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | B |
| Номер электродвигателя | 85900904 |

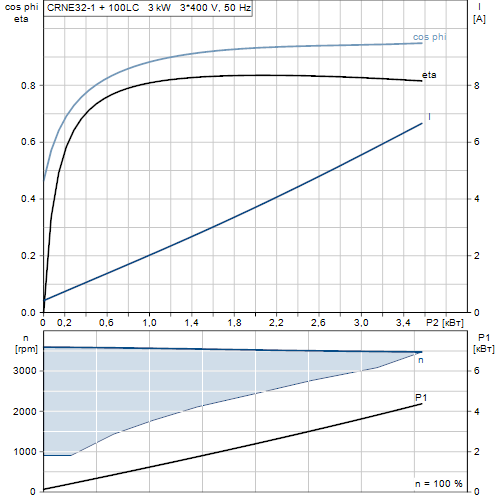

Характеристика двигателя CRNE 32-1 AN-F-G-E-HQQE
Монтаж CRNE 32-1 AN-F-G-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 16 бар / 120 °C |
| 16 бар / -40 °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 65 |
| Допустимое давление | PN 16 |
| Размер фланца электродвигателя | FT130 |
Устр-ва управл-ия CRNE 32-1 AN-F-G-E-HQQE
| Датчик давления | Y |
Другое CRNE 32-1 AN-F-G-E-HQQE
| Маркировка | Grundfos Blueflux |
| Мин.показ.эффективн, MEI ≥ | 0.7 |
| Нетто вес | 80.1 кг |
| Полный вес | 103 кг |
| Объем упаковки | 0.239 м3 |
| № структурного файла | 97845090 |

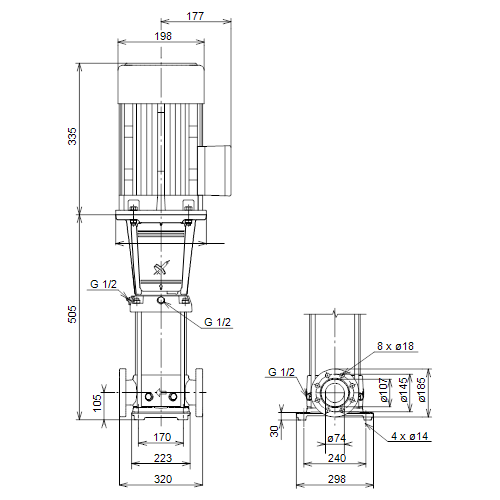

Габаритный чертеж CRNE 32-1 AN-F-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRNE 32-1 AN-F-G-E-HQQE
