CRNE 32-1-1 AN-F-G-E-HQQE

/ Каталог / Насосы / Grundfos / Grundfos CRNE / Grundfos CRNE 32 / CRNE 32-1-1 AN-F-G-E-HQQE

Заказать

Данные каталога CRNE 32-1-1 AN-F-G-E-HQQE

Наименование продукцииCRNE 32-1-1 AN-F-G-E-HQQE
Производственный номер98390936
EAN номер5711494206131

Описание CRNE 32-1-1 AN-F-G-E-HQQE

CRNE 32-1-1 AN-F-G-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Материал частей насосов контактирующих с жидкостью, высококачественная нержавеющая сталь. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN. Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.

Основные данные CRNE 32-1-1 AN-F-G-E-HQQE

Частота вращения3461 об/м
Рабочие колеса1
Уменьш. рабочее колесо1
Уплотнение валаHQQE
Допуск на рабочие хар-киISO 9906:1999 Annex A
Ступени1
Исполнение насосаAN

Изображение CRNE 32-1-1 AN-F-G-E-HQQE

Изображение насосов CRNE 32-1-1 AN-F-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

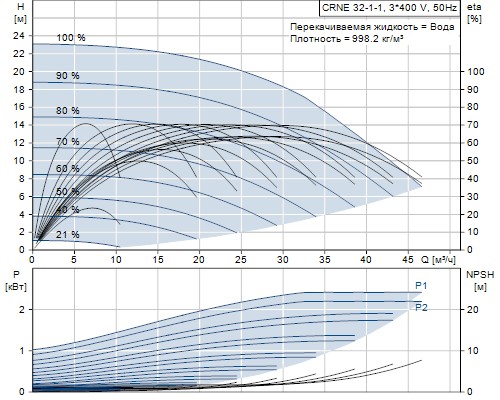

Кривая характеристики CRNE 32-1-1 AN-F-G-E-HQQE

Кривая характеристики насосов CRNE 32-1-1 AN-F-G-E-HQQE

Жидкость CRNE 32-1-1 AN-F-G-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-40 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CRNE 32-1-1 AN-F-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316 LN
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 32-1-1 AN-F-G-E-HQQE

Тип электродвигателя90LD
Номинальная мощность - P22.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-500 V
Номинальный ток4,15-3,40 A
Cos фи - характеристика мощности0,93-0,87
Номинальная скорость360-4000 об/м
Энергоэффективность89,0%
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяДа
Номер электродвигателя98190193

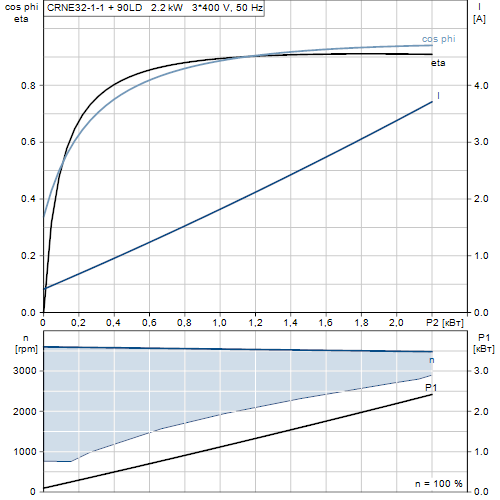

Характеристика двигателя CRNE 32-1-1 AN-F-G-E-HQQE

Характеристика двигателя насосов CRNE 32-1-1 AN-F-G-E-HQQE

Монтаж CRNE 32-1-1 AN-F-G-E-HQQE

Максимальная температура окружающей среды50 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 бар / -40 °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 16
Размер фланца электродвигателяFT115

Устр-ва управл-ия CRNE 32-1-1 AN-F-G-E-HQQE

Панель управленияHMI200 - Стандарт
Функциональный модульFM300 - Advanced (Расширенный)

Другое CRNE 32-1-1 AN-F-G-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.7
№ структурного файла98501008

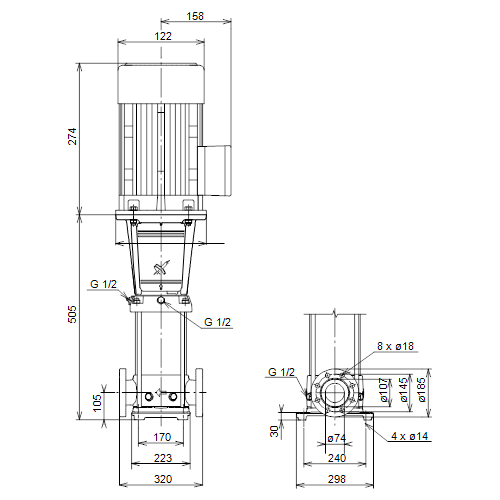

Габаритный чертеж CRNE 32-1-1 AN-F-G-E-HQQE

Габаритный чертеж насосов CRNE 32-1-1 AN-F-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

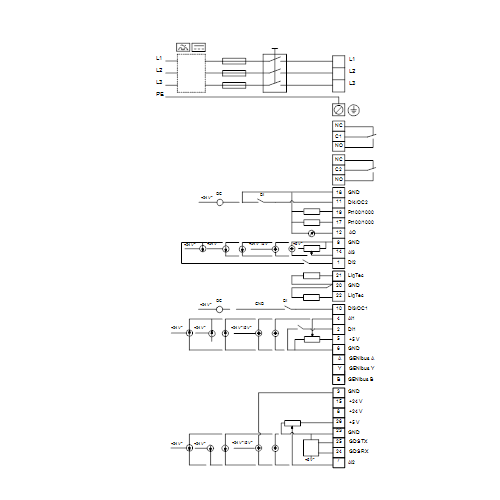

Схема подключений CRNE 32-1-1 AN-F-G-E-HQQE

Схема подключений насосов CRNE 32-1-1 AN-F-G-E-HQQE
