CRNE 120-1 AN-F-G-E-HQQE
Данные каталога CRNE 120-1 AN-F-G-E-HQQE
| Наименование продукции | CRNE 120-1 AN-F-G-E-HQQE AN-F-G-E HQQE |
| Производственный номер | 96856354 |
| EAN номер | 5700312007319 |
Описание CRNE 120-1 AN-F-G-E-HQQE
| CRNE 120-1 AN-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая сталь. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN. Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется. Насос может управляться по датчику расхода, разности давлений или температуры. Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария". Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление". Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА, |
Основные данные CRNE 120-1 AN-F-G-E-HQQE
| Частота вращения | 2924 об/м |
| Номинальная подача | 120 м3/ч |
| Номинальный напор | 19.4 м |
| Рабочие колеса | 1 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 1 |
| Исполнение насоса | AN |
Изображение CRNE 120-1 AN-F-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

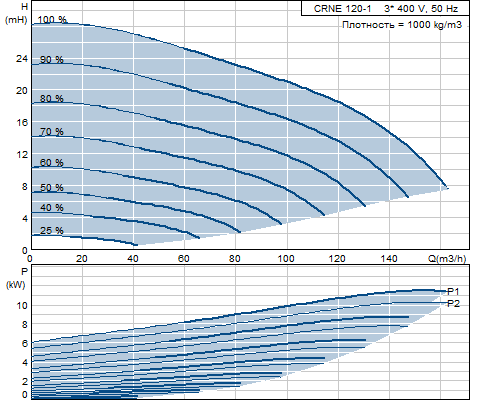

Кривая характеристики CRNE 120-1 AN-F-G-E-HQQE
Жидкость CRNE 120-1 AN-F-G-E-HQQE
| Диапазон температур жидкости | -40 .. 120 °C |
Материалы CRNE 120-1 AN-F-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| ASTM 351 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRNE 120-1 AN-F-G-E-HQQE
| Тип электродвигателя | 160MB |
| Класс энергоэффективности | 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 11 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 22,5-18,8 A |
| Cos фи - характеристика мощности | 0,90-0,90 |
| Номинальная скорость | 480-3540 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Номер электродвигателя | 85757524 |

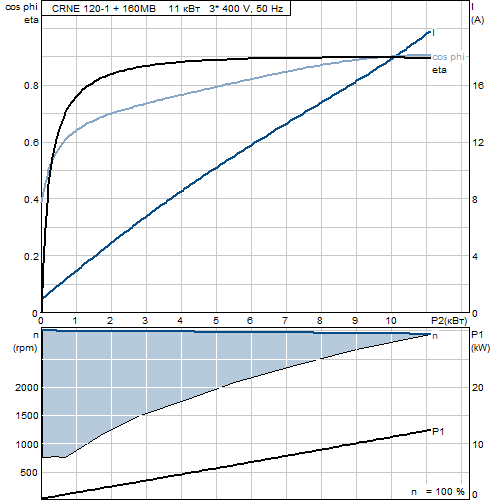

Характеристика двигателя CRNE 120-1 AN-F-G-E-HQQE
Монтаж CRNE 120-1 AN-F-G-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 30 бар / 120 °C |
| 30 / -40 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 125 |
| Допустимое давление | PN 25-40 |
| Размер фланца электродвигателя | FF300 |
Другое CRNE 120-1 AN-F-G-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 225 кг |
| Полный вес | 286 кг |
| № структурного файла | 96765957 |
Габаритный чертеж CRNE 120-1 AN-F-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRNE 120-1 AN-F-G-E-HQQE
