CRNE 1-36 AN-FGJ-G-E-HQQE
Данные каталога CRNE 1-36 AN-FGJ-G-E-HQQE
| Наименование продукции | CRNE 1-36 AN-FGJ-G-E-HQQE AN-FGJ-G-E HQQE |
| Производственный номер | 96518310 |
| EAN номер | 5700396780344 |
Описание CRNE 1-36 AN-FGJ-G-E-HQQE
| CRNE 1-36 AN-FGJ-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт DIN. Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется. Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре. Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария". Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление". Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В, 0(4)-20 мА, |
Основные данные CRNE 1-36 AN-FGJ-G-E-HQQE
| Частота вращения | 2899 об/м |
| Номинальная подача | 1.8 м3/ч |
| Номинальный напор | 172 м |
| Рабочие колеса | 36 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 36 |
| Исполнение насоса | AN |
| Модель | A |

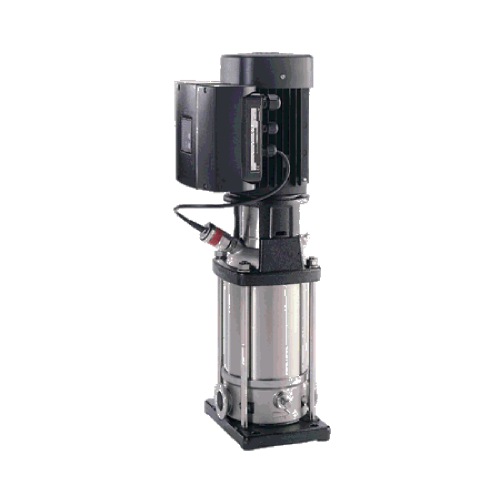

Изображение CRNE 1-36 AN-FGJ-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

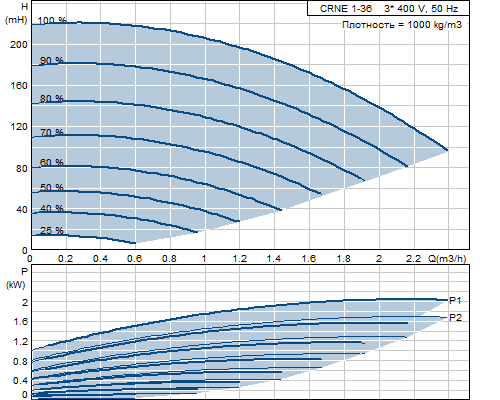

Кривая характеристики CRNE 1-36 AN-FGJ-G-E-HQQE
Жидкость CRNE 1-36 AN-FGJ-G-E-HQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRNE 1-36 AN-FGJ-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| AISI 316 | |
| ASTM A 351 CF 8M | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRNE 1-36 AN-FGJ-G-E-HQQE
| Тип электродвигателя | 90LC |
| Класс энергоэффективности | 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 2.2 кВт |
| Энергия (Р2), необходимая для насоса | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 4,60-3,80 A |
| Cos фи - характеристика мощности | 0,92-0,90 |
| Номинальная скорость | 360-3510 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85755808 |

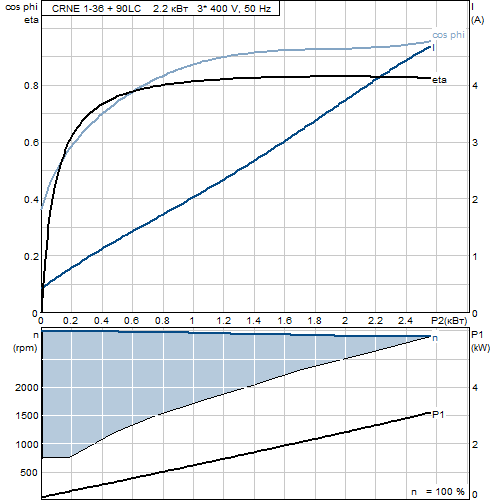

Характеристика двигателя CRNE 1-36 AN-FGJ-G-E-HQQE
Монтаж CRNE 1-36 AN-FGJ-G-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | FGJ |
| Соединение труб | DN 25 / DN 32 |
| Допустимое давление | PN 25 |
| Размер фланца электродвигателя | FT115 |
Устр-ва управл-ия CRNE 1-36 AN-FGJ-G-E-HQQE
| Датчик давления | Y |
Другое CRNE 1-36 AN-FGJ-G-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 56.2 кг |
| Полный вес | 85.2 кг |
| Объем упаковки | 0.11 м3 |
| № структурного файла | 96115845 |

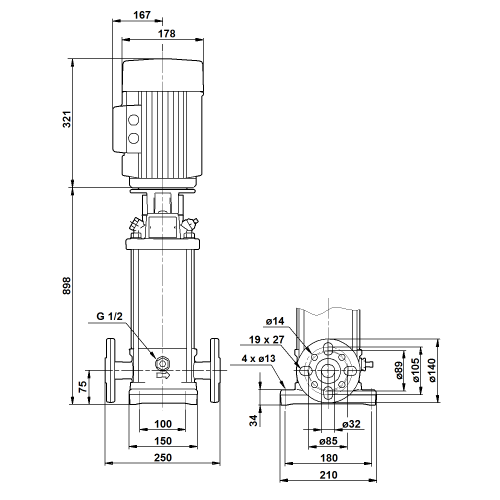

Габаритный чертеж CRNE 1-36 AN-FGJ-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRNE 1-36 AN-FGJ-G-E-HQQE
