CRN 64-6-1 A-F-G-E-HQQE
Данные каталога CRN 64-6-1 A-F-G-E-HQQE
| Наименование продукции | CRN 64-6-1 A-F-G-E-HQQE A-F-G-E HQQE |
| Производственный номер | 96123789 |
| EAN номер | 5700396700502 |
Описание CRN 64-6-1 A-F-G-E-HQQE
| CRN 64-6-1 A-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN. 3-фазный асинхронный электродвигатель. |
Основные данные CRN 64-6-1 A-F-G-E-HQQE
| Частота вращения | 2957 об/м |
| Номинальная подача | 64 м3/ч |
| Номинальный напор | 129 м |
| Рабочие колеса | 6 |
| Уменьш. рабочее колесо | 1 |
| Уплотнение вала | HQQE |
| Ступени | 6 |
| Исполнение насоса | A |
| Модель | A |
Изображение CRN 64-6-1 A-F-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

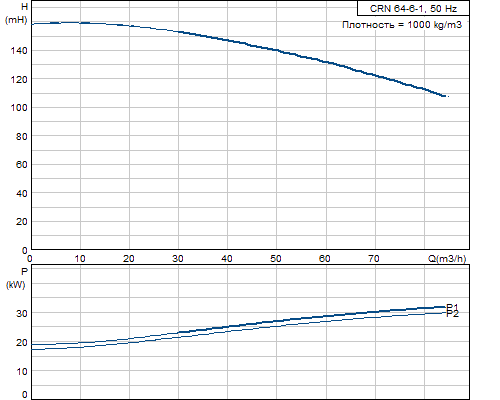

Кривая характеристики CRN 64-6-1 A-F-G-E-HQQE
Жидкость CRN 64-6-1 A-F-G-E-HQQE
| Диапазон температур жидкости | -40 .. 120 °C |
Материалы CRN 64-6-1 A-F-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| AISI 316 LN | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRN 64-6-1 A-F-G-E-HQQE
| Тип электродвигателя | SIEMENS |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 37 кВт |
| Энергия (Р2), необходимая для насоса | 37 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415D/660-690Y V |
| Номинальный ток | 67,0-63,0/38,5-36,0 A |
| Пусковой ток | 720 % |
| Cos фи - характеристика мощности | 0,89 |
| Номинальная скорость | 2960 об/м |
| Эффективность электродвигателя при полной нагрузке | 94,0 % |
| Эффективность двигателя при 3/4 нагрузки | 94,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 93,0 % |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 81D15334 |
Монтаж CRN 64-6-1 A-F-G-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 30 бар / 120 °C |
| 30 / -40 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 100 |
| Допустимое давление | PN 25 / PN 40 |
| Размер фланца электродвигателя | FF350 |
Другое CRN 64-6-1 A-F-G-E-HQQE
| Нетто вес | 355 кг |
| Полный вес | 405 кг |
| Объем упаковки | 0.69 м3 |

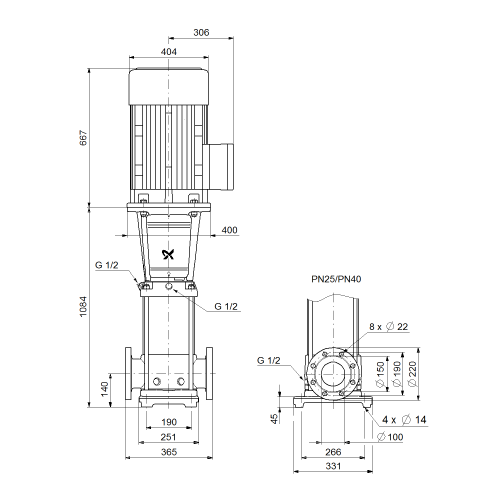

Габаритный чертеж CRN 64-6-1 A-F-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRN 64-6-1 A-F-G-E-HQQE
