CRN 45-12-2 A-F-G-V-HQQV
Данные каталога CRN 45-12-2 A-F-G-V-HQQV
| Наименование продукции | CRN 45-12-2 A-F-G-V-HQQV A-F-G-V HQQV |
| Производственный номер | 96123163 |
| EAN номер | 5700396692081 |
Описание CRN 45-12-2 A-F-G-V-HQQV
| CRN 45-12-2 A-F-G-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN. 3-фазный асинхронный электродвигатель. |
Основные данные CRN 45-12-2 A-F-G-V-HQQV
| Частота вращения | 2960 об/м |
| Номинальная подача | 45 м3/ч |
| Номинальный напор | 245 м |
| Рабочие колеса | 12 |
| Уменьш. рабочее колесо | 2 |
| Уплотнение вала | HQQV |
| Ступени | 12 |
| Исполнение насоса | A |
| Модель | A |

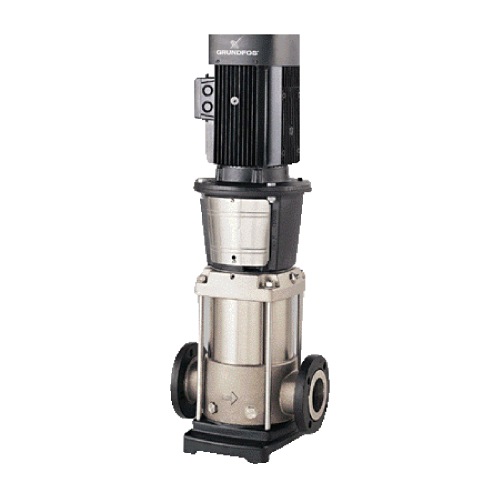

Изображение CRN 45-12-2 A-F-G-V-HQQV
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

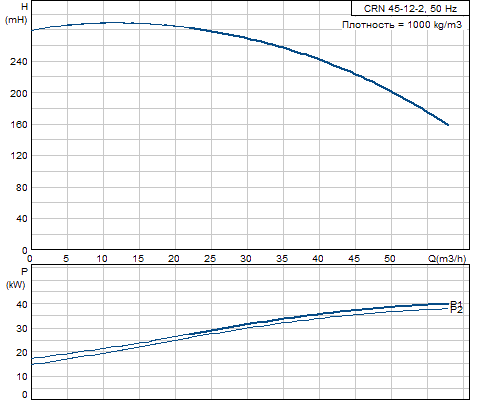

Кривая характеристики CRN 45-12-2 A-F-G-V-HQQV
Жидкость CRN 45-12-2 A-F-G-V-HQQV
| Диапазон температур жидкости | -20 .. 90 °C |
Материалы CRN 45-12-2 A-F-G-V-HQQV
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| AISI 316 LN | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | V |
Данные электрооборудования CRN 45-12-2 A-F-G-V-HQQV
| Тип электродвигателя | SIEMENS |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 45 кВт |
| Энергия (Р2), необходимая для насоса | 45 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415D/660-690Y V |
| Номинальный ток | 81,0-73,0/46,5-44,5 A |
| Пусковой ток | 730 % |
| Cos фи - характеристика мощности | 0,89 |
| Номинальная скорость | 2965 об/м |
| Эффективность электродвигателя при полной нагрузке | 95,0-94,9 % |
| Эффективность двигателя при 3/4 нагрузки | 95,0-95,1 % |
| Эффективность электродвигателя при 1/2 нагрузки | 94,5 % |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 81D15336 |
Монтаж CRN 45-12-2 A-F-G-V-HQQV
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 33 бар / 90 °C |
| 33 / -20 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 80 |
| Допустимое давление | PN 16 / PN 25 / PN 40 |
| Размер фланца электродвигателя | FF400 |
Другое CRN 45-12-2 A-F-G-V-HQQV
| Нетто вес | 455 кг |
| Полный вес | 557 кг |
| Объем упаковки | 0.88 м3 |

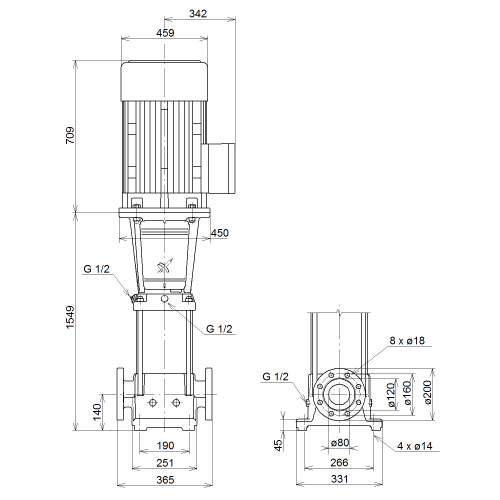

Габаритный чертеж CRN 45-12-2 A-F-G-V-HQQV
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRN 45-12-2 A-F-G-V-HQQV
