CRN 45-2-2 A-F-G-E-HQQE
Данные каталога CRN 45-2-2 A-F-G-E-HQQE
| Наименование продукции | CRN 45-2-2 A-F-G-E-HQQE A-F-G-E HQQE |
| Производственный номер | 96123118 |
| EAN номер | 5700396691633 |
Описание CRN 45-2-2 A-F-G-E-HQQE
| CRN 45-2-2 A-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN. 3-фазный асинхронный электродвигатель. |
Основные данные CRN 45-2-2 A-F-G-E-HQQE
| Частота вращения | 2919 об/м |
| Номинальная подача | 45 м3/ч |
| Номинальный напор | 30 м |
| Рабочие колеса | 2 |
| Уменьш. рабочее колесо | 2 |
| Уплотнение вала | HQQE |
| Ступени | 2 |
| Исполнение насоса | A |
| Модель | A |

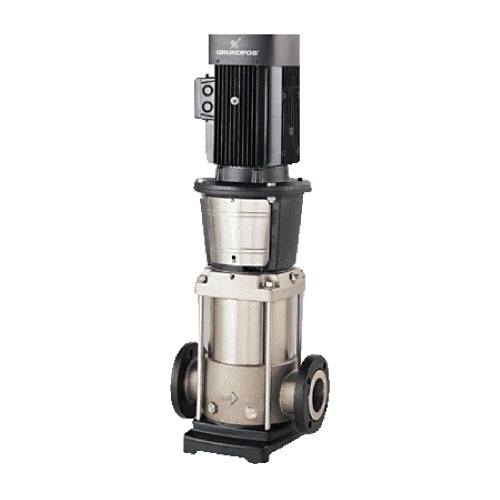

Изображение CRN 45-2-2 A-F-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

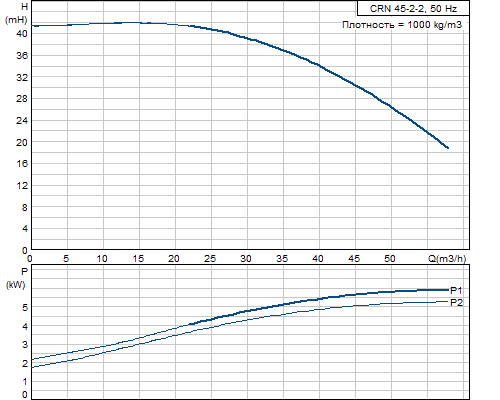

Кривая характеристики CRN 45-2-2 A-F-G-E-HQQE
Жидкость CRN 45-2-2 A-F-G-E-HQQE
| Диапазон температур жидкости | -40 .. 120 °C |
Материалы CRN 45-2-2 A-F-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| AISI 316 LN | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRN 45-2-2 A-F-G-E-HQQE
| Тип электродвигателя | 132SC |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 5.5 кВт |
| Энергия (Р2), необходимая для насоса | 5.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D V |
| Номинальный ток | 11.2 A |
| Пусковой ток | 1070-1170 % |
| Cos фи - характеристика мощности | 0,88-0,84 |
| Номинальная скорость | 2910-2930 об/м |
| Эффективность электродвигателя при полной нагрузке | 87,0-87,0 % |
| Эффективность двигателя при 3/4 нагрузки | 90-89,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 88-87 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85D17417 |
Монтаж CRN 45-2-2 A-F-G-E-HQQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 16 бар / 120 °C |
| 16 / -40 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 80 |
| Допустимое давление | PN 16 / PN 25 / PN 40 |
| Размер фланца электродвигателя | FF265 |
Другое CRN 45-2-2 A-F-G-E-HQQE
| Нетто вес | 104 кг |
| Полный вес | 127 кг |
| Объем упаковки | 0.301 м3 |

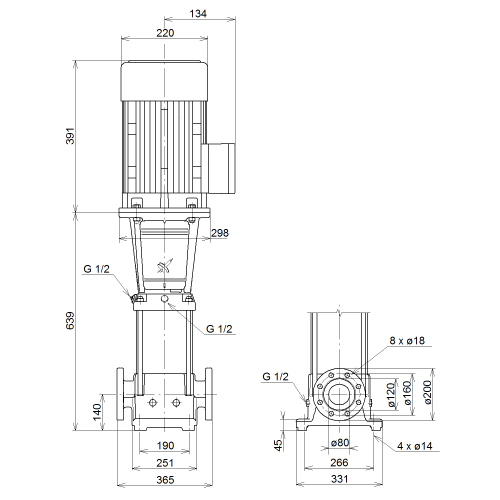

Габаритный чертеж CRN 45-2-2 A-F-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRN 45-2-2 A-F-G-E-HQQE
