CRN 3-19 A-P-G-E-HQQE
Данные каталога CRN 3-19 A-P-G-E-HQQE
| Наименование продукции | CRN 3-19 A-P-G-E-HQQE A-P-G-E HQQE |
| Производственный номер | 96516907 |
| EAN номер | 5700396752273 |
Описание CRN 3-19 A-P-G-E-HQQE
| CRN 3-19 A-P-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтPJE. 3-фазный асинхронный электродвигатель. |
Основные данные CRN 3-19 A-P-G-E-HQQE
| Частота вращения | 2896 об/м |
| Номинальная подача | 3 м3/ч |
| Номинальный напор | 92.5 м |
| Рабочие колеса | 19 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 19 |
| Исполнение насоса | A |
| Модель | A |
Изображение CRN 3-19 A-P-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

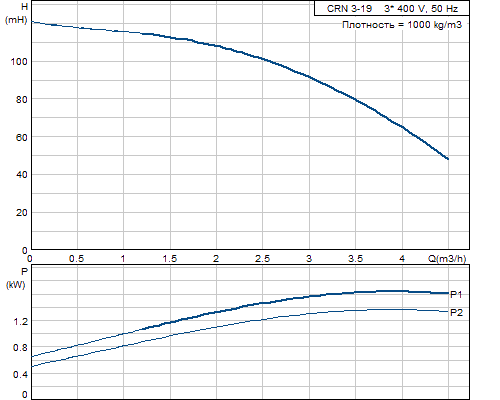

Кривая характеристики CRN 3-19 A-P-G-E-HQQE
Жидкость CRN 3-19 A-P-G-E-HQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRN 3-19 A-P-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| ASTM A 351 CF 8M | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRN 3-19 A-P-G-E-HQQE
| Тип электродвигателя | 90SB |
| IE Efficiency class | IE3 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 1.5 кВт |
| Энергия (Р2), необходимая для насоса | 1.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 5,45/3,15 A |
| Пусковой ток | 850-930 % |
| Cos фи - характеристика мощности | 0,87-0,82 |
| Номинальная скорость | 2890-2910 об/м |
| IE efficiency | IE3 84,2% |
| Эффективность электродвигателя при полной нагрузке | 84,2-84,2 % |
| Эффективность двигателя при 3/4 нагрузки | 84,5-83,9 % |
| Эффективность электродвигателя при 1/2 нагрузки | 83,1-81,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85U05906 |

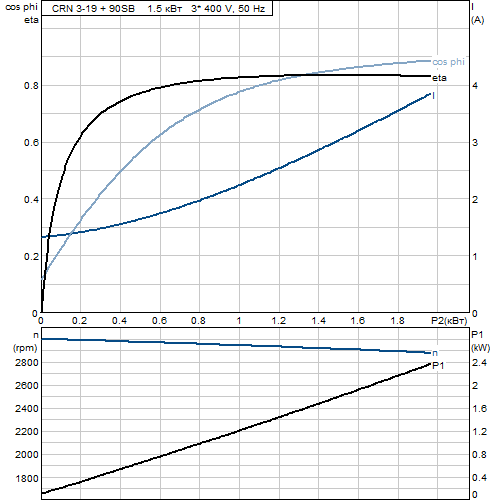

Характеристика двигателя CRN 3-19 A-P-G-E-HQQE
Монтаж CRN 3-19 A-P-G-E-HQQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | PJE |
| Код соединения | P |
| Соединение труб | 42,2 mm |
| Размер фланца электродвигателя | FT115 |
Другое CRN 3-19 A-P-G-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 34.5 кг |
| Полный вес | 38.5 кг |
| Объем упаковки | 0.08 м3 |
Габаритный чертеж CRN 3-19 A-P-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRN 3-19 A-P-G-E-HQQE
