CRN 1S-25 A-FGJ-G-E-HQQE
Данные каталога CRN 1S-25 A-FGJ-G-E-HQQE
| Наименование продукции | CRN 1S-25 A-FGJ-G-E-HQQE A-FGJ-G-E HQQE |
| Производственный номер | 96515921 |
| EAN номер | 5700396733838 |
Описание CRN 1S-25 A-FGJ-G-E-HQQE
| CRN 1S-25 A-FGJ-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN. 3-фазный асинхронный электродвигатель. |
Основные данные CRN 1S-25 A-FGJ-G-E-HQQE
| Частота вращения | 2864 об/м |
| Номинальная подача | 0.9 м3/ч |
| Номинальный напор | 97.3 м |
| Рабочие колеса | 25 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 25 |
| Исполнение насоса | A |
| Модель | A |
Изображение CRN 1S-25 A-FGJ-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

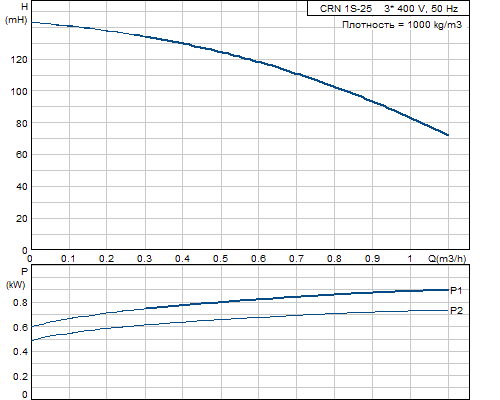

Кривая характеристики CRN 1S-25 A-FGJ-G-E-HQQE
Жидкость CRN 1S-25 A-FGJ-G-E-HQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRN 1S-25 A-FGJ-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| ASTM A 351 CF 8M | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRN 1S-25 A-FGJ-G-E-HQQE
| Тип электродвигателя | 80A |
| Класс энергоэффективности | NA |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 0.75 кВт |
| Энергия (Р2), необходимая для насоса | 0.75 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 3,30/1,90 A |
| Пусковой ток | 580-620 % |
| Cos фи - характеристика мощности | 0,81-0,71 |
| Номинальная скорость | 2840-2870 об/м |
| Эффективность электродвигателя при полной нагрузке | 81,0 % |
| Эффективность двигателя при 3/4 нагрузки | 83,5-81,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 82-78,5 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85900055 |

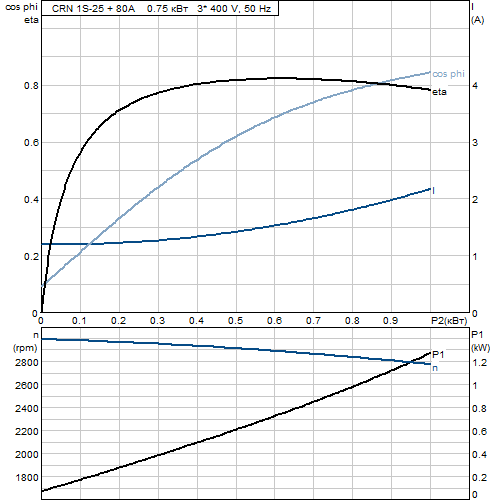

Характеристика двигателя CRN 1S-25 A-FGJ-G-E-HQQE
Монтаж CRN 1S-25 A-FGJ-G-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | FGJ |
| Соединение труб | DN 25 / DN 32 |
| Допустимое давление | PN 16 / PN 25 |
| Размер фланца электродвигателя | FT100 |
Другое CRN 1S-25 A-FGJ-G-E-HQQE
| Нетто вес | 32.2 кг |
| Полный вес | 35.1 кг |
| Объем упаковки | 0.08 м3 |
Габаритный чертеж CRN 1S-25 A-FGJ-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRN 1S-25 A-FGJ-G-E-HQQE
