CRN 120-6-1 A-F-G-V-HBQV

/ Каталог / Насосы / Grundfos / Grundfos CRN / Grundfos CRN 120 / CRN 120-6-1 A-F-G-V-HBQV

Заказать

Данные каталога CRN 120-6-1 A-F-G-V-HBQV

Наименование продукцииCRN 120-6-1 A-F-G-V-HBQV A-F-G-V HBQV
Производственный номер95922204
EAN номер5700838934137

Описание CRN 120-6-1 A-F-G-V-HBQV

CRN 120-6-1 A-F-G-V-HBQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая сталь. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Электродвигатель - 3-фазный двигатель переменного тока.

Основные данные CRN 120-6-1 A-F-G-V-HBQV

Частота вращения2974 об/м
Номинальная подача120 м3/ч
Номинальный напор127 м
Рабочие колеса6
Уменьш. рабочее колесо1
Уплотнение валаHBQV
Ступени6
Исполнение насосаA
МодельA

Изображение CRN 120-6-1 A-F-G-V-HBQV

Изображение насосов CRN 120-6-1 A-F-G-V-HBQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

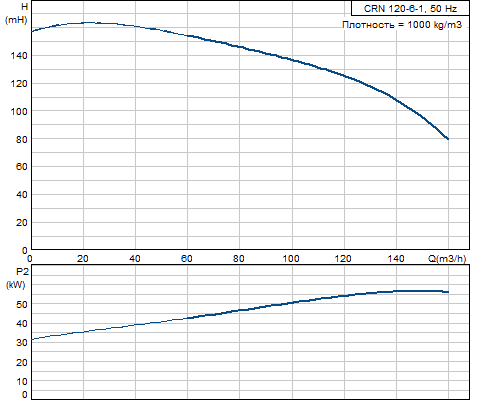

Кривая характеристики CRN 120-6-1 A-F-G-V-HBQV

Кривая характеристики насосов CRN 120-6-1 A-F-G-V-HBQV

Жидкость CRN 120-6-1 A-F-G-V-HBQV

Диапазон температур жидкости0 .. 90 °C

Материалы CRN 120-6-1 A-F-G-V-HBQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 351
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныV

Данные электрооборудования CRN 120-6-1 A-F-G-V-HBQV

Тип электродвигателяSIEMENS
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P255 кВт
Энергия (Р2), необходимая для насоса55 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток97,0-90,0/56,0-54,0 A
Пусковой ток680 %
Cos фи - характеристика мощности0,90
Номинальная скорость2975 об/м
Эффективность электродвигателя при полной нагрузке95,5 %
Эффективность двигателя при 3/4 нагрузки95,5 %
Эффективность электродвигателя при 1/2 нагрузки0,85 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя81D15338

Монтаж CRN 120-6-1 A-F-G-V-HBQV

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 90 °C
30 / 0 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25/40
Размер фланца электродвигателяFF500

Другое CRN 120-6-1 A-F-G-V-HBQV

Нетто вес631 кг
Полный вес790 кг

Габаритный чертеж CRN 120-6-1 A-F-G-V-HBQV

Габаритный чертеж насосов CRN 120-6-1 A-F-G-V-HBQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 120-6-1 A-F-G-V-HBQV

Схема подключений насосов CRN 120-6-1 A-F-G-V-HBQV
