CRN 120-2 A-F-G-E-HQQE

/ Каталог / Насосы / Grundfos / Grundfos CRN / Grundfos CRN 120 / CRN 120-2 A-F-G-E-HQQE

Заказать

Данные каталога CRN 120-2 A-F-G-E-HQQE

Наименование продукцииCRN 120-2 A-F-G-E-HQQE A-F-G-E HQQE
Производственный номер95922184
EAN номер5700838933932

Описание CRN 120-2 A-F-G-E-HQQE

CRN 120-2 A-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая сталь. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Электродвигатель - 3-фазный двигатель переменного тока.

Основные данные CRN 120-2 A-F-G-E-HQQE

Частота вращения2947 об/м
Номинальная подача120 м3/ч
Номинальный напор43.4 м
Рабочие колеса2
Уплотнение валаHQQE
Ступени2
Исполнение насосаA
МодельA

Изображение CRN 120-2 A-F-G-E-HQQE

Изображение насосов CRN 120-2 A-F-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

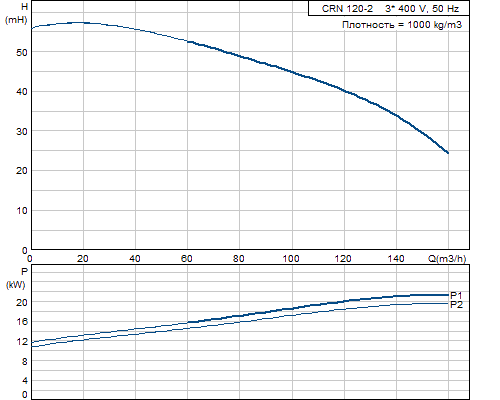

Кривая характеристики CRN 120-2 A-F-G-E-HQQE

Кривая характеристики насосов CRN 120-2 A-F-G-E-HQQE

Жидкость CRN 120-2 A-F-G-E-HQQE

Диапазон температур жидкости-40 .. 120 °C

Материалы CRN 120-2 A-F-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 351
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRN 120-2 A-F-G-E-HQQE

Тип электродвигателя180MB
IE Efficiency classIE2
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P222 кВт
Энергия (Р2), необходимая для насоса22 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток41,5-38,5/23,8-22,8 A
Пусковой ток750-890 %
Cos фи - характеристика мощности0,91-0,89
Номинальная скорость2930-2940 об/м
IE efficiencyIE2 91,3%
Эффективность электродвигателя при полной нагрузке91,3-91,3 %
Эффективность двигателя при 3/4 нагрузки93,0-93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17530

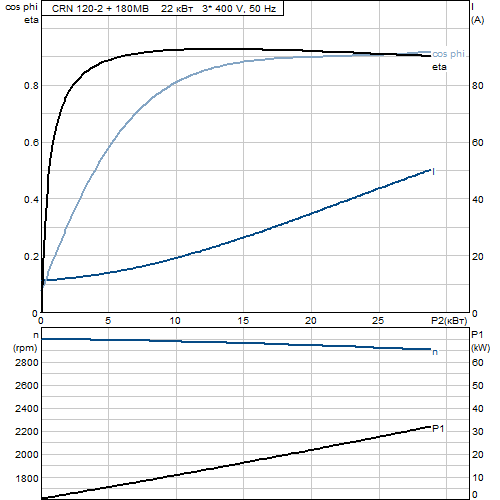

Характеристика двигателя CRN 120-2 A-F-G-E-HQQE

Характеристика двигателя насосов CRN 120-2 A-F-G-E-HQQE

Монтаж CRN 120-2 A-F-G-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре30 бар / 120 °C
30 / -40 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25/40
Размер фланца электродвигателяFF300

Другое CRN 120-2 A-F-G-E-HQQE

Нетто вес245 кг
Полный вес306 кг

Габаритный чертеж CRN 120-2 A-F-G-E-HQQE

Габаритный чертеж насосов CRN 120-2 A-F-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 120-2 A-F-G-E-HQQE

Схема подключений насосов CRN 120-2 A-F-G-E-HQQE
