CRE 45-4 A-F-A-E-HQQE
Данные каталога CRE 45-4 A-F-A-E-HQQE
| Наименование продукции | CRE 45-4 A-F-A-E-HQQE A-F-A-E HQQE |
| Производственный номер | 96123391 |
| EAN номер | 5700396694474 |
Описание CRE 45-4 A-F-A-E-HQQE
| CRE 45-4 A-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN. Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется. Насос может управляться по датчику расхода, разности давлений или температуры. Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария". Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление". Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА, |
Основные данные CRE 45-4 A-F-A-E-HQQE
| Частота вращения | 2923 об/м |
| Номинальная подача | 45 м3/ч |
| Номинальный напор | 79.5 м |
| Рабочие колеса | 4 |
| Уплотнение вала | HQQE |
| Ступени | 4 |
| Исполнение насоса | A |
| Модель | A |
Изображение CRE 45-4 A-F-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

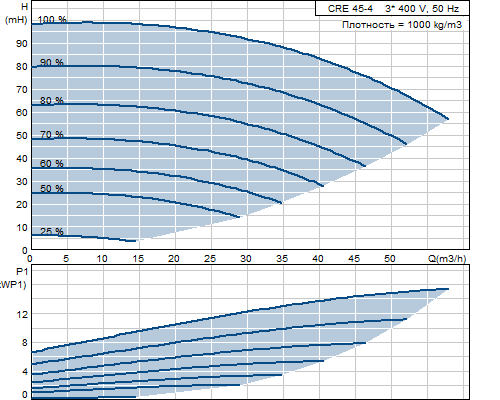

Кривая характеристики CRE 45-4 A-F-A-E-HQQE
Жидкость CRE 45-4 A-F-A-E-HQQE
| Диапазон температур жидкости | -30 .. 120 °C |
Материалы CRE 45-4 A-F-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRE 45-4 A-F-A-E-HQQE
| Тип электродвигателя | 160MD |
| Класс энергоэффективности | 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 15 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 30,0-26,0 A |
| Cos фи - характеристика мощности | 0,91-0,86 |
| Номинальная скорость | 480-3540 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Номер электродвигателя | 85757526 |

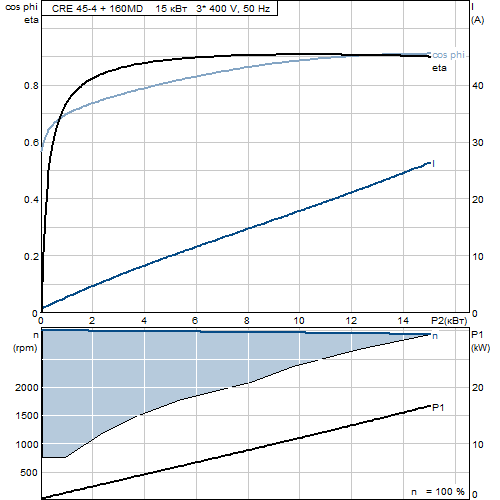

Характеристика двигателя CRE 45-4 A-F-A-E-HQQE
Монтаж CRE 45-4 A-F-A-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 16 бар / 120 °C |
| 16 / -30 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 80 |
| Допустимое давление | PN 16 / PN 25 / PN 40 |
| Размер фланца электродвигателя | FF300 |
Другое CRE 45-4 A-F-A-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 212 кг |
| Полный вес | 263 кг |
| № структурного файла | 95139506 |

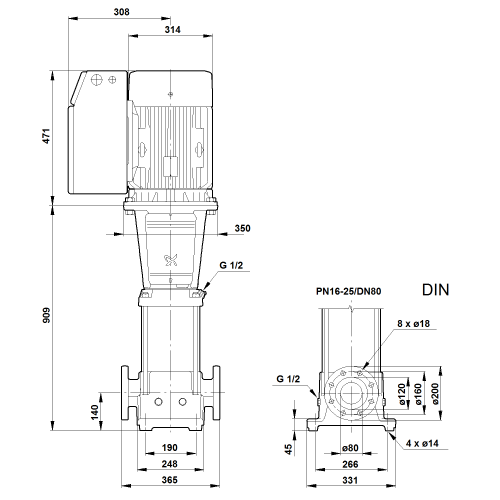

Габаритный чертеж CRE 45-4 A-F-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRE 45-4 A-F-A-E-HQQE
