CRE 32-8 AN-F-A-E-HQQE
Данные каталога CRE 32-8 AN-F-A-E-HQQE
| Наименование продукции | CRE 32-8 AN-F-A-E-HQQE AN-F-A-E HQQE |
| Производственный номер | 96122655 |
| EAN номер | 5700396686998 |
Описание CRE 32-8 AN-F-A-E-HQQE
| CRE 32-8 AN-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Монтажная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разрезную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN. Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку.Встроенная защита от перегрузки и перегрева электродвигателя и электроники.Дополнительная защита не требуется. Насос поставляется с датчиком давления,который регистрирует параметр в напорном патрубке и позволяет контролировать работу насоса по постоянной характеристике давления. Панель управления позволяет устанавливать заданные параметры при работе в режиме МИН или МАКС или ОСТАНОВ. Панель управления имеет индикационные лампочки "Работа" и "Авария". Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление". Контакты клеммной коробки: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание установленного значения посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА, |
Основные данные CRE 32-8 AN-F-A-E-HQQE
| Частота вращения | 2923 об/м |
| Номинальная подача | 30 м3/ч |
| Номинальный напор | 122 м |
| Рабочие колеса | 8 |
| Уплотнение вала | HQQE |
| Ступени | 8 |
| Исполнение насоса | AN |
| Модель | A |
Изображение CRE 32-8 AN-F-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

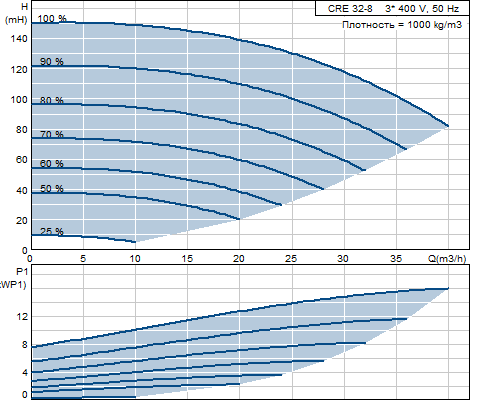

Кривая характеристики CRE 32-8 AN-F-A-E-HQQE
Жидкость CRE 32-8 AN-F-A-E-HQQE
| Диапазон температур жидкости | -30 .. 120 °C |
Материалы CRE 32-8 AN-F-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRE 32-8 AN-F-A-E-HQQE
| Тип электродвигателя | 160MD |
| Класс энергоэффективности | 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 15 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 30,0-26,0 A |
| Cos фи - характеристика мощности | 0,91-0,86 |
| Номинальная скорость | 480-3540 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Номер электродвигателя | 85757526 |

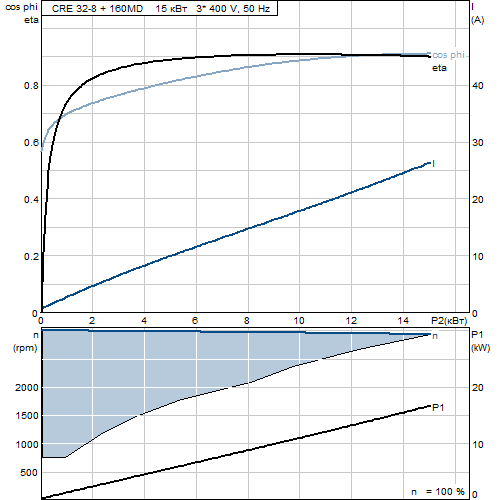

Характеристика двигателя CRE 32-8 AN-F-A-E-HQQE
Монтаж CRE 32-8 AN-F-A-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 30 бар / 120 °C |
| 30 / -30 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 65 |
| Допустимое давление | PN 16 / PN 25 / PN 40 |
| Размер фланца электродвигателя | FF300 |
Устр-ва управл-ия CRE 32-8 AN-F-A-E-HQQE
| Датчик давления | Y |
Другое CRE 32-8 AN-F-A-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 215 кг |
| Полный вес | 266 кг |
| № структурного файла | 95139508 |
Габаритный чертеж CRE 32-8 AN-F-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRE 32-8 AN-F-A-E-HQQE
