CRE 32-4-2 AN-F-A-E-HQQE
Данные каталога CRE 32-4-2 AN-F-A-E-HQQE
| Наименование продукции | CRE 32-4-2 AN-F-A-E-HQQE |
| Производственный номер | 96122670 |
| EAN номер | 5700396687148 |
Описание CRE 32-4-2 AN-F-A-E-HQQE
CRE 32-4-2 AN-F-A-E-HQQE Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. |
Основные данные CRE 32-4-2 AN-F-A-E-HQQE
| Частота вращения | 3529 об/м |
| Номинальная подача | 36 м3/ч |
| Номинальный напор | 78.2 м |
| Макс. гидростатический напор | 102 м |
| Рабочие колеса | 4 |
| Уменьш. рабочее колесо | 2 |
| Уплотнение вала | HQQE |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Ступени | 4 |
| Исполнение насоса | AN |
| Модель | A |
Изображение CRE 32-4-2 AN-F-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

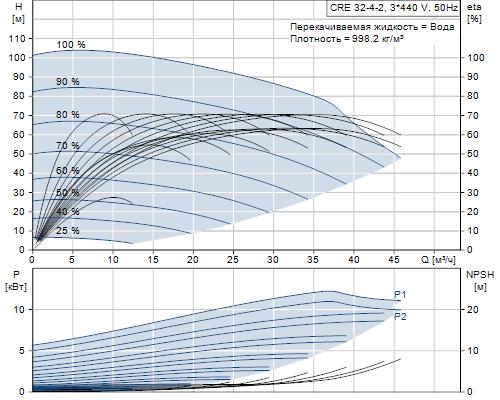

Кривая характеристики CRE 32-4-2 AN-F-A-E-HQQE
Жидкость CRE 32-4-2 AN-F-A-E-HQQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -30 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы CRE 32-4-2 AN-F-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRE 32-4-2 AN-F-A-E-HQQE
| Тип электродвигателя | 160MB |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 11 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 22,5-18,8 A |
| Cos фи - характеристика мощности | 0,90-0,90 |
| Номинальная скорость | 480-3540 об/м |
| Класс защиты (IEC 34-5) | IP55 |
| Класс изоляции (IEC 85) | F |
| Номер электродвигателя | 85905508 |
Характеристика двигателя CRE 32-4-2 AN-F-A-E-HQQE
Монтаж CRE 32-4-2 AN-F-A-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 16 бар / 120 °C |
| 16 бар / -30 °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 65 |
| Допустимое давление | PN 16 / PN 25 / PN 40 |
| Размер фланца электродвигателя | FF300 |
Устр-ва управл-ия CRE 32-4-2 AN-F-A-E-HQQE
| Датчик давления | Y |
Другое CRE 32-4-2 AN-F-A-E-HQQE
| Маркировка | Grundfos Blueflux |
| Мин.показ.эффективн, MEI ≥ | 0.7 |
| Нетто вес | 185 кг |
| Полный вес | 236 кг |
| № структурного файла | 95139524 |

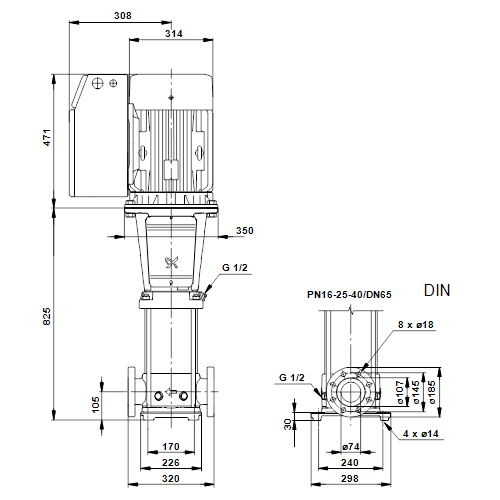

Габаритный чертеж CRE 32-4-2 AN-F-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRE 32-4-2 AN-F-A-E-HQQE
