Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
Основные данные CRE 150-1-1 AN-F-A-E-HQQE
Частота вращения
3540 об/м
Номинальная подача
180 м3/ч
Номинальный напор
17.8 м
Рабочие колеса
1
Уменьш. рабочее колесо
1
Уплотнение вала
HQQE
Данные на фирменной табличке
CE,TR
Допуск на рабочие хар-ки
ISO 9906:1999 Annex A
Ступени
1
Исполнение насоса
AN

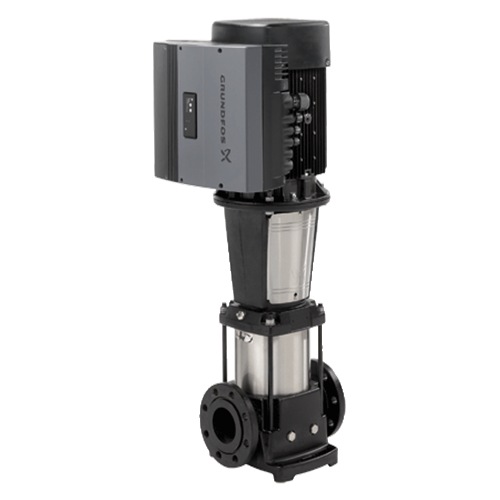

Изображение CRE 150-1-1 AN-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

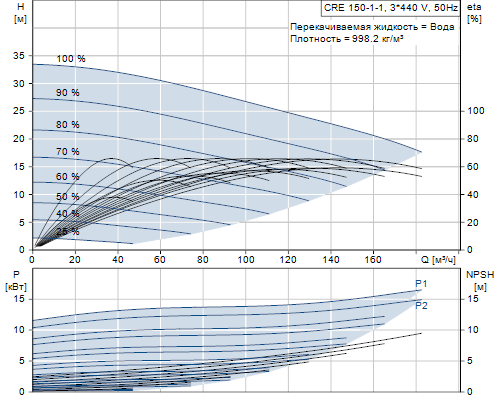

Кривая характеристики CRE 150-1-1 AN-F-A-E-HQQE
Жидкость CRE 150-1-1 AN-F-A-E-HQQE
Рабочая жидкость
Вода
Диапазон температур жидкости
-30 .. 120 °C
Темпер. жидкости
20 °C
Плотность
998.2 кг/м3
Материалы CRE 150-1-1 AN-F-A-E-HQQE
Корпус насоса
Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо
Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала
A
Код резины
E

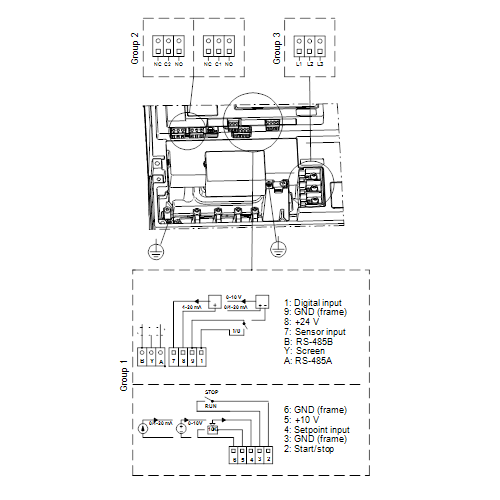

Данные электрооборудования CRE 150-1-1 AN-F-A-E-HQQE
Тип электродвигателя
160LB
Количество полюсов
2
Номинальная мощность - P2
18.5 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-480 V
Номинальный ток
37,0-31,0 A
Cos фи - характеристика мощности
0,91-0,88
Номинальная скорость
480-3540 об/м
Класс защиты (IEC 34-5)
IP55
Класс изоляции (IEC 85)
F
Номер электродвигателя
85901026

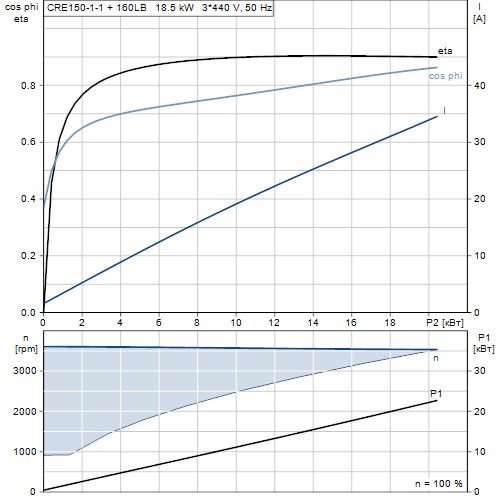

Характеристика двигателя CRE 150-1-1 AN-F-A-E-HQQE
Монтаж CRE 150-1-1 AN-F-A-E-HQQE
Максимальная температура окружающей среды
40 °C
Макс. давление при заданной темп-ре
30 бар / 120 °C
30 бар / -30 °C
Стандартный фланец
DIN
Код соединения
F
Соединение труб
DN 125
Допустимое давление
PN 25-40
Размер фланца электродвигателя
FF300
Другое CRE 150-1-1 AN-F-A-E-HQQE
Маркировка
Grundfos Blueflux
Мин.показ.эффективн, MEI ≥
0.7
Нетто вес
248 кг
Полный вес
309 кг
№ структурного файла
95139642

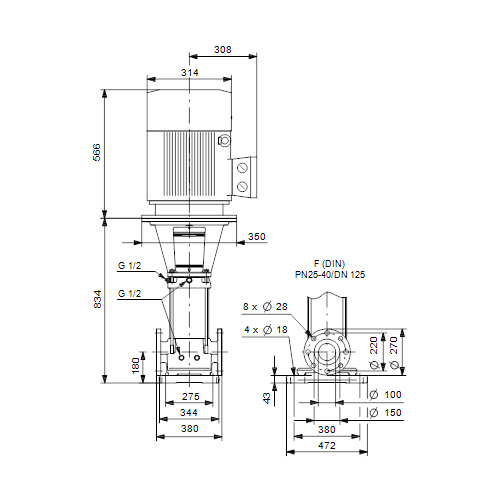

Габаритный чертеж CRE 150-1-1 AN-F-A-E-HQQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
