CRE 10-12 AN-FJ-A-E-HQQE
Данные каталога CRE 10-12 AN-FJ-A-E-HQQE
| Наименование продукции | CRE 10-12 AN-FJ-A-E-HQQE |
| Производственный номер | 96514444 |
| EAN номер | 5700396696805 |
Описание CRE 10-12 AN-FJ-A-E-HQQE
CRE 10-12 AN-FJ-A-E-HQQE Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью сочетания фланцев DIN-JIS. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. |
Основные данные CRE 10-12 AN-FJ-A-E-HQQE
| Частота вращения | 3525 об/м |
| Номинальная подача | 12.1 м3/ч |
| Номинальный напор | 143 м |
| Рабочие колеса | 12 |
| Уплотнение вала | HQQE |
| Данные на фирменной табличке | CE,TR |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Ступени | 12 |
| Исполнение насоса | AN |
| Модель | A |

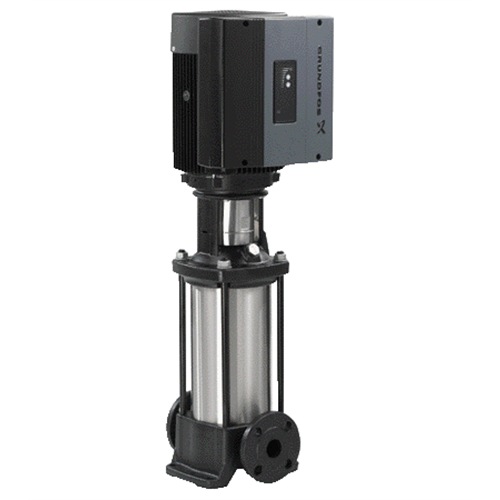

Изображение CRE 10-12 AN-FJ-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

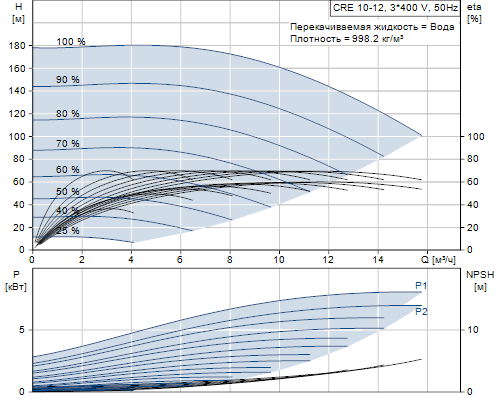

Кривая характеристики CRE 10-12 AN-FJ-A-E-HQQE
Жидкость CRE 10-12 AN-FJ-A-E-HQQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -20 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы CRE 10-12 AN-FJ-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRE 10-12 AN-FJ-A-E-HQQE
| Тип электродвигателя | 132SB |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 7.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 14,8-11,6 A |
| Cos фи - характеристика мощности | 0,94-0,95 |
| Номинальная скорость | 480-3500 об/м |
| Энергоэффективность | IE3 90,1% |
| Класс защиты (IEC 34-5) | IP55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85901308 |

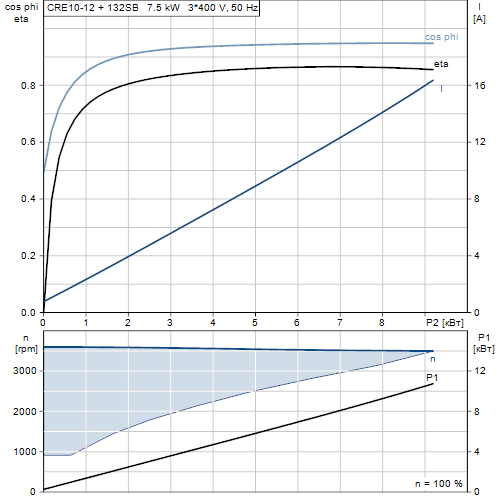

Характеристика двигателя CRE 10-12 AN-FJ-A-E-HQQE
Монтаж CRE 10-12 AN-FJ-A-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 бар / -20 °C | |
| Стандартный фланец | DIN |
| Код соединения | FJ |
| Соединение труб | DN 40 |
| Допустимое давление | PN 25 |
| Размер фланца электродвигателя | FF265 |
Устр-ва управл-ия CRE 10-12 AN-FJ-A-E-HQQE
| Датчик давления | Y |
Другое CRE 10-12 AN-FJ-A-E-HQQE
| Маркировка | Grundfos Blueflux |
| Мин.показ.эффективн, MEI ≥ | 0.7 |
| Нетто вес | 102 кг |
| Полный вес | 130 кг |
| № структурного файла | 97845291 |

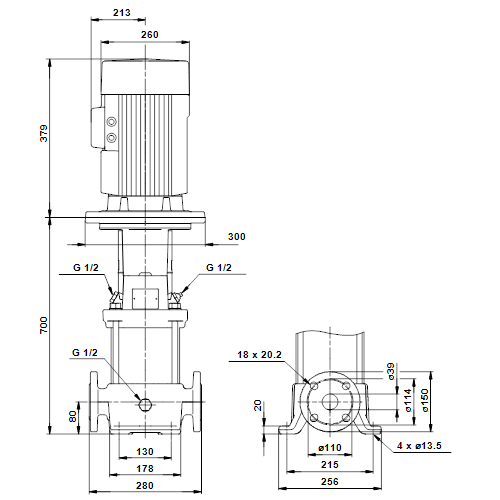

Габаритный чертеж CRE 10-12 AN-FJ-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

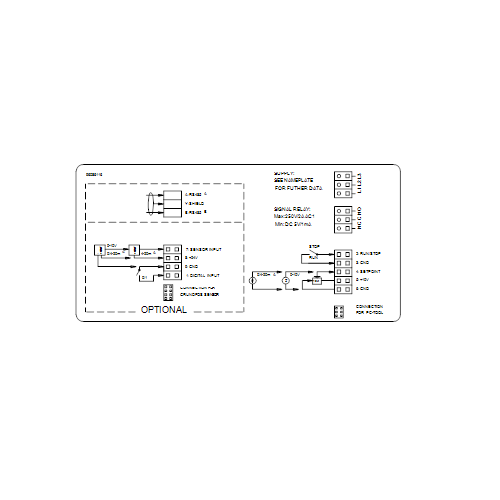

Схема подключений CRE 10-12 AN-FJ-A-E-HQQE
