CRE 10-4 AN-A-A-E-HQQE
Данные каталога CRE 10-4 AN-A-A-E-HQQE
| Наименование продукции | CRE 10-4 AN-A-A-E-HQQE AN-A-A-E HQQE |
| Производственный номер | 96512622 |
| EAN номер | 5700396615158 |
Описание CRE 10-4 AN-A-A-E-HQQE
| CRE 10-4 AN-A-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Монтажная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разрезную муфту. -Подсоединение к трубопроводу с помощью фланцев овальный. Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку.Встроенная защита от перегрузки и перегрева электродвигателя и электроники.Дополнительная защита не требуется. Насос поставляется с датчиком давления,который регистрирует параметр в напорном патрубке и позволяет контролировать работу насоса по постоянной характеристике давления. Панель управления позволяет устанавливать заданные параметры при работе в режиме МИН или МАКС или ОСТАНОВ. Панель управления имеет индикационные лампочки "Работа" и "Авария". Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление". Контакты клеммной коробки: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание установленного значения посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА, |
Основные данные CRE 10-4 AN-A-A-E-HQQE
| Частота вращения | 2896 об/м |
| Номинальная подача | 10 м3/ч |
| Номинальный напор | 31.9 м |
| Рабочие колеса | 04 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 04 |
| Исполнение насоса | AN |
| Модель | A |
Изображение CRE 10-4 AN-A-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

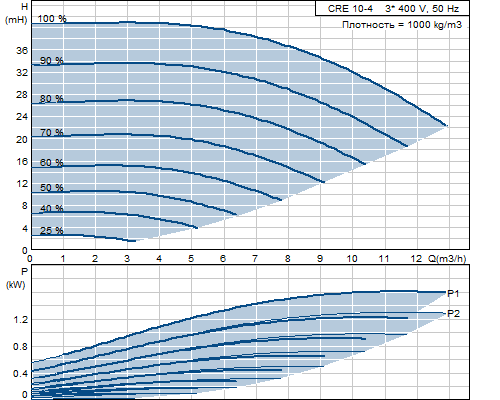

Кривая характеристики CRE 10-4 AN-A-A-E-HQQE
Жидкость CRE 10-4 AN-A-A-E-HQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRE 10-4 AN-A-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRE 10-4 AN-A-A-E-HQQE
| Тип электродвигателя | 90SB |
| Класс энергоэффективности | 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 1.5 кВт |
| Энергия (Р2), необходимая для насоса | 1.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 3,30-2,70 A |
| Cos фи - характеристика мощности | 0,91-0,87 |
| Номинальная скорость | 360-3510 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85755806 |

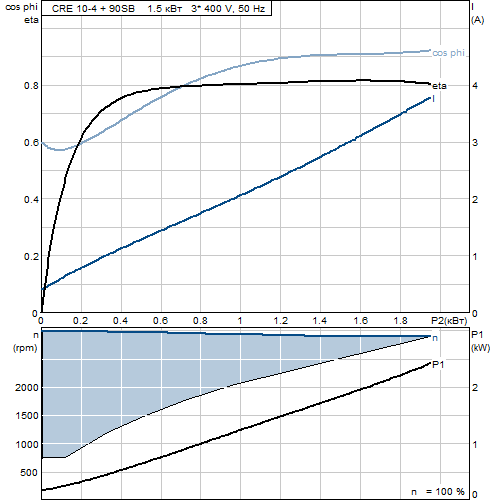

Характеристика двигателя CRE 10-4 AN-A-A-E-HQQE
Монтаж CRE 10-4 AN-A-A-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 16 бар / 120 °C |
| 16 / -20 бар / °C | |
| Стандартный фланец | OVAL |
| Код соединения | A |
| Соединение труб | Rp 1 1/2 |
| Размер фланца электродвигателя | FT115 |
Устр-ва управл-ия CRE 10-4 AN-A-A-E-HQQE
| Датчик давления | Y |
Другое CRE 10-4 AN-A-A-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 52 кг |
| Полный вес | 55 кг |
| № структурного файла | 96115820 |

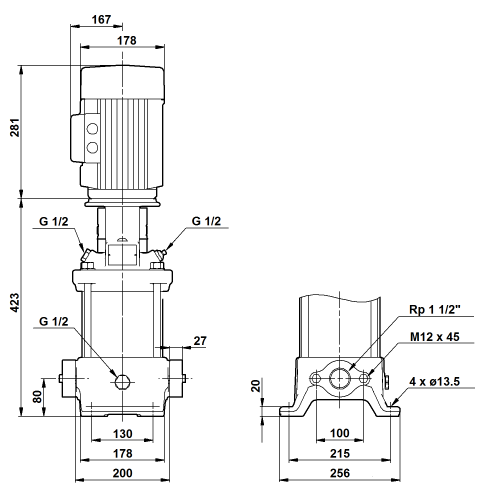

Габаритный чертеж CRE 10-4 AN-A-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRE 10-4 AN-A-A-E-HQQE
