CRE 1-3 A-FGJ-A-E-HQQE
Данные каталога CRE 1-3 A-FGJ-A-E-HQQE
| Наименование продукции | CRE 1-3 A-FGJ-A-E-HQQE A-FGJ-A-E HQQE |
| Производственный номер | 96518179 |
| EAN номер | 5700396777924 |
Описание CRE 1-3 A-FGJ-A-E-HQQE
| CRE 1-3 A-FGJ-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием, типа "ин-лайн" для монтажа на плите - основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разрезную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN. Насос с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется. Насос регулируется по датчику, например расхода, перепада давления или температуры. Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария". Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление". Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-10 В, 0(4)-20 мА, |
Основные данные CRE 1-3 A-FGJ-A-E-HQQE
| Частота вращения | 2757 об/м |
| Номинальная подача | 1.8 м3/ч |
| Номинальный напор | 15.4 м |
| Рабочие колеса | 3 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 3 |
| Исполнение насоса | A |
| Модель | A |
Изображение CRE 1-3 A-FGJ-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

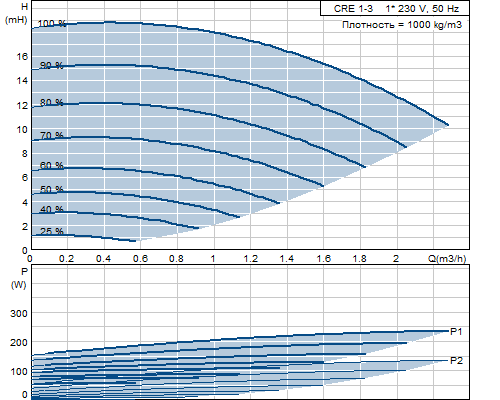

Кривая характеристики CRE 1-3 A-FGJ-A-E-HQQE
Жидкость CRE 1-3 A-FGJ-A-E-HQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRE 1-3 A-FGJ-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRE 1-3 A-FGJ-A-E-HQQE
| Тип электродвигателя | 71A |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 0.37 кВт |
| Энергия (Р2), необходимая для насоса | 0.37 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 200-240 V |
| Номинальный ток | 3,00-2,50 A |
| Cos фи - характеристика мощности | 0,96 |
| Номинальная скорость | 360-2840 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85755102 |
Характеристика двигателя CRE 1-3 A-FGJ-A-E-HQQE
Монтаж CRE 1-3 A-FGJ-A-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | FGJ |
| Соединение труб | DN 25 / DN 32 |
| Допустимое давление | PN 16 / PN 25 |
| Размер фланца электродвигателя | FT85 |
Другое CRE 1-3 A-FGJ-A-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 25.6 кг |
| Полный вес | 28 кг |
| Объем упаковки | 0.04 м3 |
| № структурного файла | 96059460 |

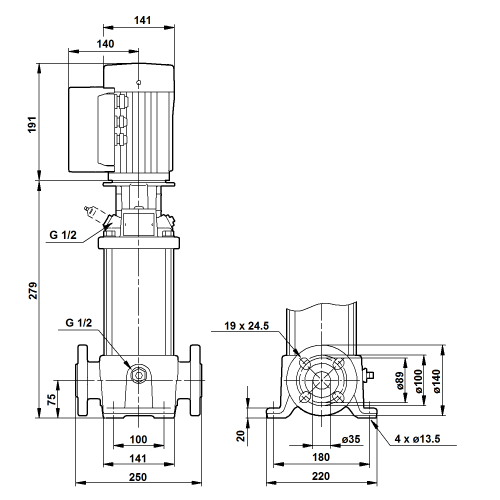

Габаритный чертеж CRE 1-3 A-FGJ-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRE 1-3 A-FGJ-A-E-HQQE
