CR 5-18 A-FGJ-A-E-HQQE
Данные каталога CR 5-18 A-FGJ-A-E-HQQE
| Наименование продукции | CR 5-18 A-FGJ-A-E-HQQE A-FGJ-A-E HQQE |
| Производственный номер | 96513388 |
| EAN номер | 5700396639406 |
| Наименование продукции | CR 5-18 A-FGJ-A-E-HQQE |
Описание CR 5-18 A-FGJ-A-E-HQQE
CR 5-18 A-FGJ-A-E-HQQE Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью сочетания фланцев DIN-ANSI-JIS. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. |
Основные данные CR 5-18 A-FGJ-A-E-HQQE
| Частота вращения | 2902 об/м |
| Номинальная подача | 5.8 м3/ч |
| Номинальный напор | 93 м |
| Рабочие колеса | 18 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 18 |
| Исполнение насоса | A |
| Модель | A |
| Номинальная подача | 5.8 м3/ч |
| Макс. гидростатический напор | 123 м |
| Данные на фирменной табличке | CE,TR |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Тип насоса | CR 5 |

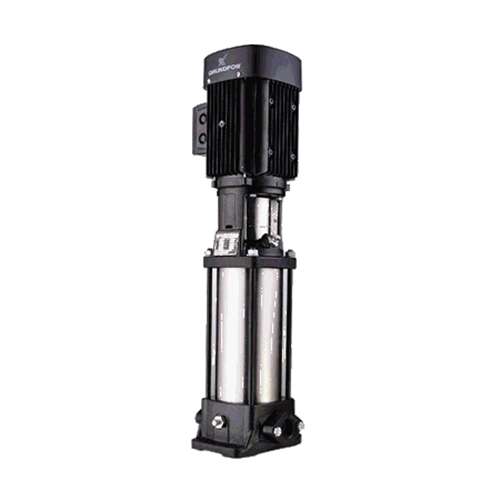

Изображение CR 5-18 A-FGJ-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

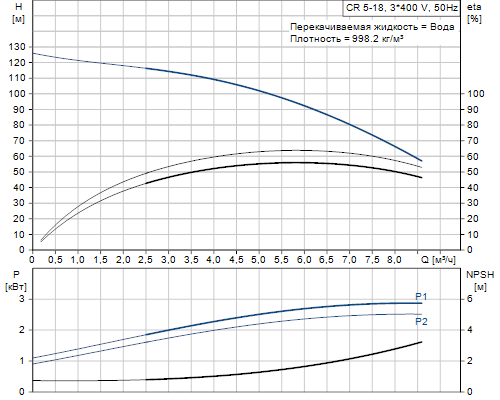

Кривая характеристики CR 5-18 A-FGJ-A-E-HQQE
Жидкость CR 5-18 A-FGJ-A-E-HQQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -20 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы CR 5-18 A-FGJ-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CR 5-18 A-FGJ-A-E-HQQE
| Тип электродвигателя | 100LC |
| IE Efficiency class | IE3 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 3 кВт |
| Энергия (Р2), необходимая для насоса | 3 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D V |
| Номинальный ток | 6.3 A |
| Пусковой ток | 840-920 % |
| Cos фи - характеристика мощности | 0,87-0,82 |
| Номинальная скорость | 2900-2920 об/м |
| IE efficiency | IE3 87,1% |
| Эффективность электродвигателя при полной нагрузке | 87,1-87,1 % |
| Эффективность двигателя при 3/4 нагрузки | 88,0-87,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 87,7-85,4 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85U15510 |
| Класс энергоэфф-ти | IE3 |
| Энергоэффективность | IE3 87,1% |

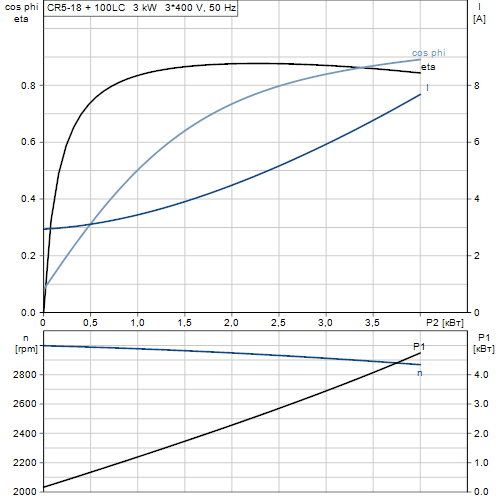

Характеристика двигателя CR 5-18 A-FGJ-A-E-HQQE
Монтаж CR 5-18 A-FGJ-A-E-HQQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 бар / -20 °C | |
| Стандартный фланец | DIN |
| Код соединения | FGJ |
| Соединение труб | DN 25 / DN 32 |
| Допустимое давление | PN 16 / PN 25 |
| Размер фланца электродвигателя | FT130 |
Другое CR 5-18 A-FGJ-A-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Маркировка | Grundfos Blueflux |
| Мин.показ.эффективн, MEI ≥ | 0.57 |
| Нетто вес | 50.4 кг |
| Полный вес | 55.8 кг |
| Объем упаковки | 0.11 м3 |

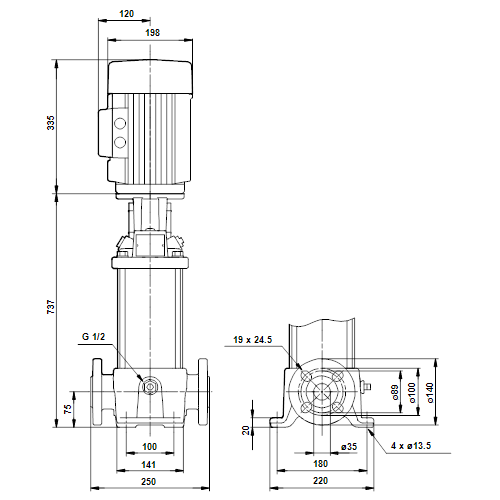

Габаритный чертеж CR 5-18 A-FGJ-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

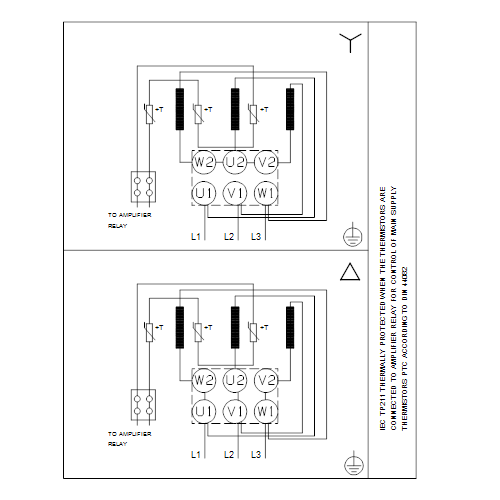

Схема подключений CR 5-18 A-FGJ-A-E-HQQE
