CR 5-9 A-FGJ-A-E-HQQE
Данные каталога CR 5-9 A-FGJ-A-E-HQQE
| Наименование продукции | CR 5-9 A-FGJ-A-E-HQQE A-FGJ-A-E HQQE |
| Производственный номер | 96517043 |
| EAN номер | 5700396755083 |
Описание CR 5-9 A-FGJ-A-E-HQQE
| CR 5-9 A-FGJ-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN. 3-фазный асинхронный электродвигатель. |
Основные данные CR 5-9 A-FGJ-A-E-HQQE
| Частота вращения | 2896 об/м |
| Номинальная подача | 5.8 м3/ч |
| Номинальный напор | 47.7 м |
| Рабочие колеса | 9 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 9 |
| Исполнение насоса | A |
| Модель | A |
Изображение CR 5-9 A-FGJ-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

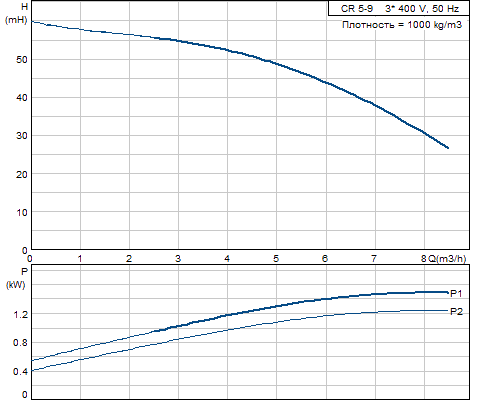

Кривая характеристики CR 5-9 A-FGJ-A-E-HQQE
Жидкость CR 5-9 A-FGJ-A-E-HQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CR 5-9 A-FGJ-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CR 5-9 A-FGJ-A-E-HQQE
| Тип электродвигателя | 90SB |
| IE Efficiency class | IE3 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 1.5 кВт |
| Энергия (Р2), необходимая для насоса | 1.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 5,45/3,15 A |
| Пусковой ток | 850-930 % |
| Cos фи - характеристика мощности | 0,87-0,82 |
| Номинальная скорость | 2890-2910 об/м |
| IE efficiency | IE3 84,2% |
| Эффективность электродвигателя при полной нагрузке | 84,2-84,2 % |
| Эффективность двигателя при 3/4 нагрузки | 84,5-83,9 % |
| Эффективность электродвигателя при 1/2 нагрузки | 83,1-81,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85U05906 |

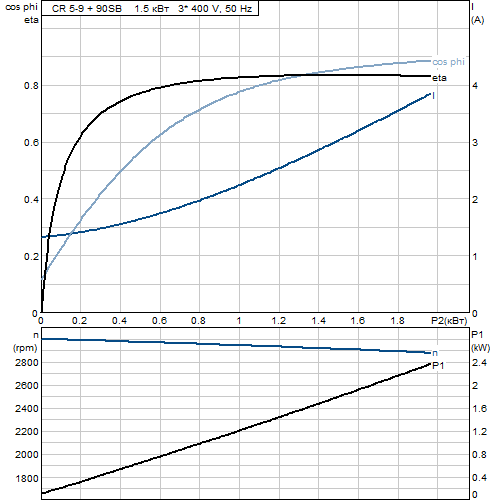

Характеристика двигателя CR 5-9 A-FGJ-A-E-HQQE
Монтаж CR 5-9 A-FGJ-A-E-HQQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | FGJ |
| Соединение труб | DN 25 / DN 32 |
| Допустимое давление | PN 16 / PN 25 |
| Размер фланца электродвигателя | FT115 |
Другое CR 5-9 A-FGJ-A-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 38.5 кг |
| Полный вес | 42.5 кг |
| Объем упаковки | 0.08 м3 |
Габаритный чертеж CR 5-9 A-FGJ-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CR 5-9 A-FGJ-A-E-HQQE
