CR 5-4 A-FGJ-A-E-HQQE
Данные каталога CR 5-4 A-FGJ-A-E-HQQE
| Наименование продукции | CR 5-4 A-FGJ-A-E-HQQE A-FGJ-A-E HQQE |
| Производственный номер | 96517039 |
| EAN номер | 5700396755007 |
Описание CR 5-4 A-FGJ-A-E-HQQE
| CR 5-4 A-FGJ-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN. 3-фазный асинхронный электродвигатель. |
Основные данные CR 5-4 A-FGJ-A-E-HQQE
| Частота вращения | 2856 об/м |
| Номинальная подача | 5.8 м3/ч |
| Номинальный напор | 19.4 м |
| Рабочие колеса | 4 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 4 |
| Исполнение насоса | A |
| Модель | A |
Изображение CR 5-4 A-FGJ-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

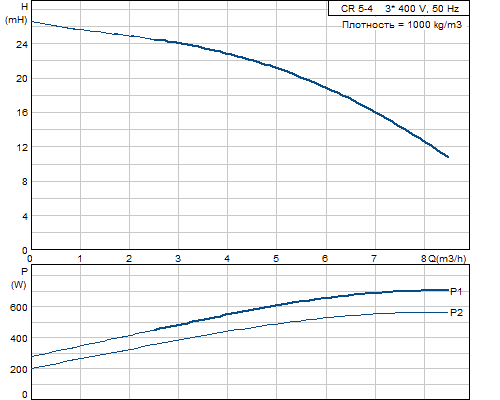

Кривая характеристики CR 5-4 A-FGJ-A-E-HQQE
Жидкость CR 5-4 A-FGJ-A-E-HQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CR 5-4 A-FGJ-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CR 5-4 A-FGJ-A-E-HQQE
| Тип электродвигателя | 71B |
| Класс энергоэффективности | NA |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 0.55 кВт |
| Энергия (Р2), необходимая для насоса | 0.55 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 2,50/1,44 A |
| Пусковой ток | 580-620 % |
| Cos фи - характеристика мощности | 0,80-0,70 |
| Номинальная скорость | 2830-2850 об/м |
| Эффективность электродвигателя при полной нагрузке | 80,0 % |
| Эффективность двигателя при 3/4 нагрузки | 81,5-78,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 79,5-74,5 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85805103 |

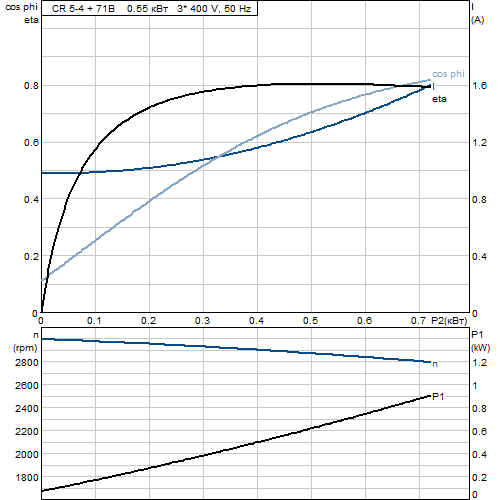

Характеристика двигателя CR 5-4 A-FGJ-A-E-HQQE
Монтаж CR 5-4 A-FGJ-A-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | FGJ |
| Соединение труб | DN 25 / DN 32 |
| Допустимое давление | PN 16 / PN 25 |
| Размер фланца электродвигателя | FT85 |
Другое CR 5-4 A-FGJ-A-E-HQQE
| Нетто вес | 24.7 кг |
| Полный вес | 27.4 кг |
| Объем упаковки | 0.05 м3 |
Габаритный чертеж CR 5-4 A-FGJ-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CR 5-4 A-FGJ-A-E-HQQE
