CR 45-3 A-F-A-E-HQQE

/ Каталог / Насосы / Grundfos / Grundfos CR / Grundfos CR 45 / CR 45-3 A-F-A-E-HQQE

Заказать

Данные каталога CR 45-3 A-F-A-E-HQQE

Наименование продукцииCR 45-3 A-F-A-E-HQQE A-F-A-E HQQE
Производственный номер96122801
EAN номер5700396688459
Наименование продуктаCR 45-3 A-F-A-E-HQQE
Производственный номер96122801

Описание CR 45-3 A-F-A-E-HQQE

CR 45-3 A-F-A-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN.

Основные данные CR 45-3 A-F-A-E-HQQE

Частота вращения2924 об/м
Номинальная подача45 м3/ч
Номинальный напор59.4 м
Рабочие колеса3
Уплотнение валаHQQE
Ступени3
Исполнение насосаA
МодельA
Номинальная подача45 м3/ч
Макс. гидростатический напор77.1 м
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Тип насосаCR 45

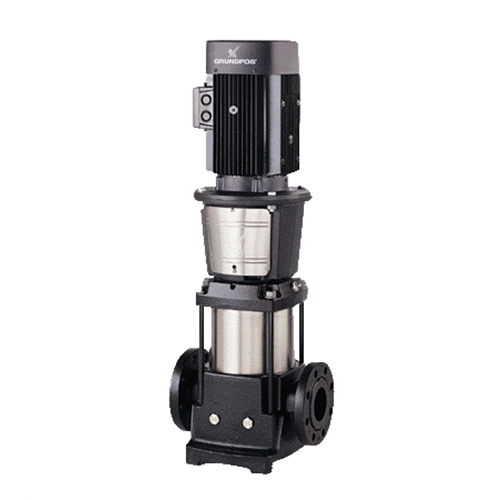

Изображение CR 45-3 A-F-A-E-HQQE

Изображение насосов CR 45-3 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

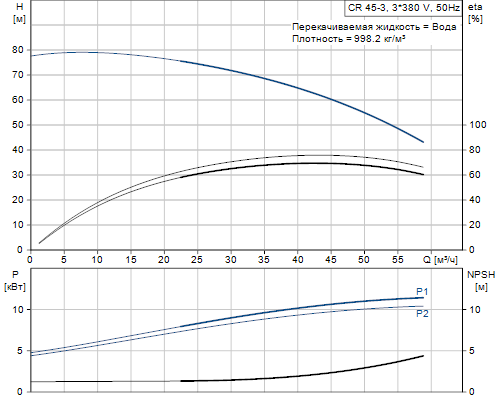

Кривая характеристики CR 45-3 A-F-A-E-HQQE

Кривая характеристики насосов CR 45-3 A-F-A-E-HQQE

Жидкость CR 45-3 A-F-A-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-30 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CR 45-3 A-F-A-E-HQQE

Корпус насосаЧугун
EN-JS1050
ASTM 80-55-06
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 45-3 A-F-A-E-HQQE

Тип электродвигателя160MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P211 кВт
Энергия (Р2), необходимая для насоса11 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток21,2-19,6/12,2-11,6 A
Пусковой ток660-780 %
Cos фи - характеристика мощности0,90-0,88
Номинальная скорость2930-2940 об/м
Эффективность электродвигателя при полной нагрузке89,4-89,4 %
Эффективность двигателя при 3/4 нагрузки92,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17524
Класс энергоэфф-тиIE3
Номинальный ток20,8-19,8/12,0-11,8 A
Cos фи - характеристика мощности0,88-0,84
Номинальная скорость2940-2950 об/м
ЭнергоэффективностьIE3 91,2%
Эффективность электродвигателя при полной нагрузке91,2-91,2 %
Эффективность двигателя при 3/4 нагрузки91,8-91,8 %
Эффективность электродвигателя при 1/2 нагрузки91,3-91,2 %
Номер электродвигателя85U17524

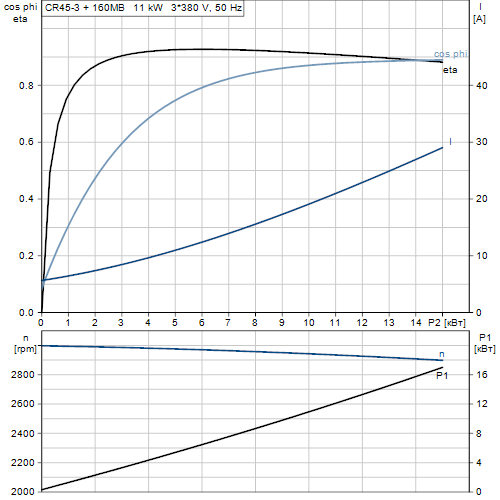

Характеристика двигателя CR 45-3 A-F-A-E-HQQE

Характеристика двигателя насосов CR 45-3 A-F-A-E-HQQE

Монтаж CR 45-3 A-F-A-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 бар / -30 °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 16 / PN 25 / PN 40
Размер фланца электродвигателяFF300

Другое CR 45-3 A-F-A-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.7
Нетто вес163 кг
Полный вес196 кг
Объем упаковки0.31 м3

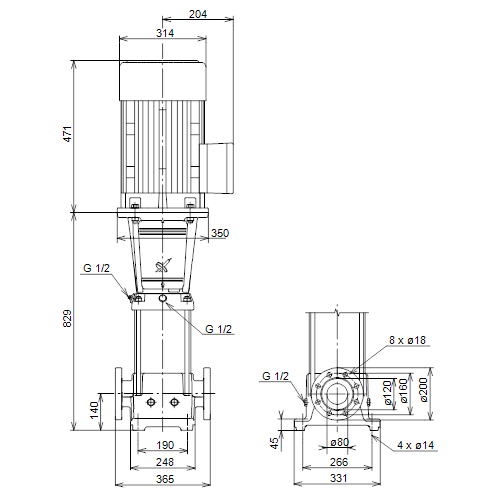

Габаритный чертеж CR 45-3 A-F-A-E-HQQE

Габаритный чертеж насосов CR 45-3 A-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 45-3 A-F-A-E-HQQE

Схема подключений насосов CR 45-3 A-F-A-E-HQQE
