CR 45-1-1 A-F-A-E-HQQE
Данные каталога CR 45-1-1 A-F-A-E-HQQE
| Наименование продукции | CR 45-1-1 A-F-A-E-HQQE A-F-A-E HQQE |
| Производственный номер | 96122796 |
| EAN номер | 5700396688404 |
| Наименование продукта | CR 45-1-1 A-F-A-E-HQQE |
| Производственный номер | 96122796 |
Описание CR 45-1-1 A-F-A-E-HQQE
CR 45-1-1 A-F-A-E-HQQE Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN. |
Основные данные CR 45-1-1 A-F-A-E-HQQE
| Частота вращения | 2902 об/м |
| Номинальная подача | 45 м3/ч |
| Номинальный напор | 15 м |
| Рабочие колеса | 1 |
| Уменьш. рабочее колесо | 1 |
| Уплотнение вала | HQQE |
| Ступени | 1 |
| Исполнение насоса | A |
| Модель | A |
| Номинальная подача | 45 м3/ч |
| Макс. гидростатический напор | 21.4 м |
| Данные на фирменной табличке | CE,TR |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Тип насоса | CR 45 |

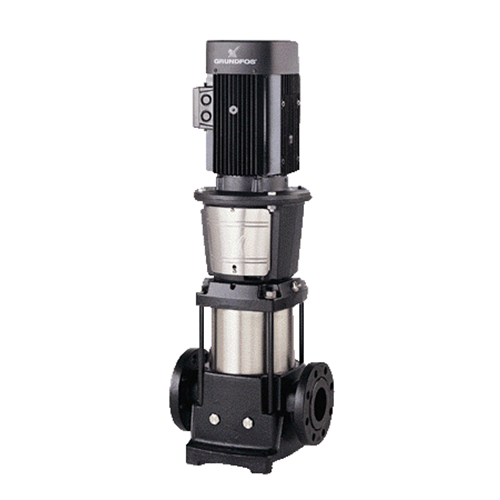

Изображение CR 45-1-1 A-F-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

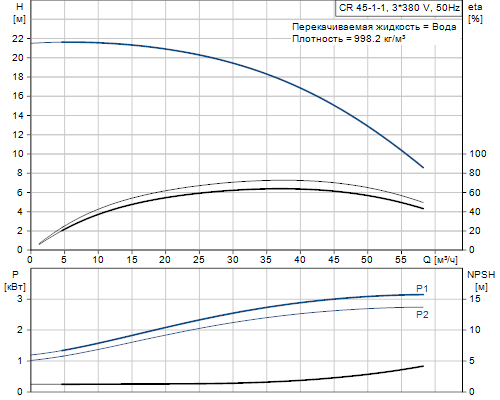

Кривая характеристики CR 45-1-1 A-F-A-E-HQQE
Жидкость CR 45-1-1 A-F-A-E-HQQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -30 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы CR 45-1-1 A-F-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JS1050 | |
| ASTM 80-55-06 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CR 45-1-1 A-F-A-E-HQQE
| Тип электродвигателя | 100LC |
| IE Efficiency class | IE3 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 3 кВт |
| Энергия (Р2), необходимая для насоса | 3 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D V |
| Номинальный ток | 6.3 A |
| Пусковой ток | 840-920 % |
| Cos фи - характеристика мощности | 0,87-0,82 |
| Номинальная скорость | 2900-2920 об/м |
| IE efficiency | IE3 87,1% |
| Эффективность электродвигателя при полной нагрузке | 87,1-87,1 % |
| Эффективность двигателя при 3/4 нагрузки | 88,0-87,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85U15510 |
| Класс энергоэфф-ти | IE3 |
| Энергоэффективность | IE3 87,1% |
| Эффективность электродвигателя при 1/2 нагрузки | 87,7-85,4 % |

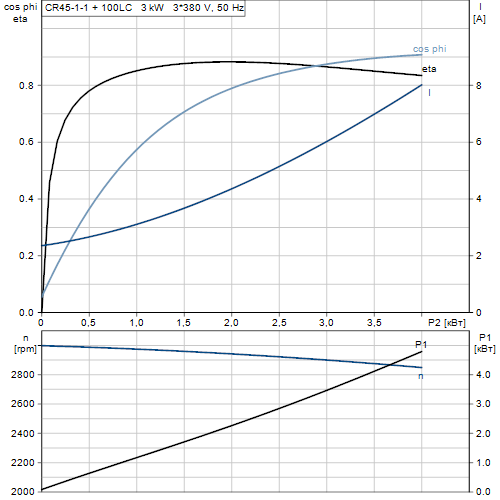

Характеристика двигателя CR 45-1-1 A-F-A-E-HQQE
Монтаж CR 45-1-1 A-F-A-E-HQQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 16 бар / 120 °C |
| 16 бар / -30 °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 80 |
| Допустимое давление | PN 16 / PN 25 / PN 40 |
| Размер фланца электродвигателя | FT130 |
Другое CR 45-1-1 A-F-A-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Маркировка | Grundfos Blueflux |
| Мин.показ.эффективн, MEI ≥ | 0.7 |
| Нетто вес | 81.6 кг |
| Полный вес | 105 кг |
| Объем упаковки | 0.26 м3 |

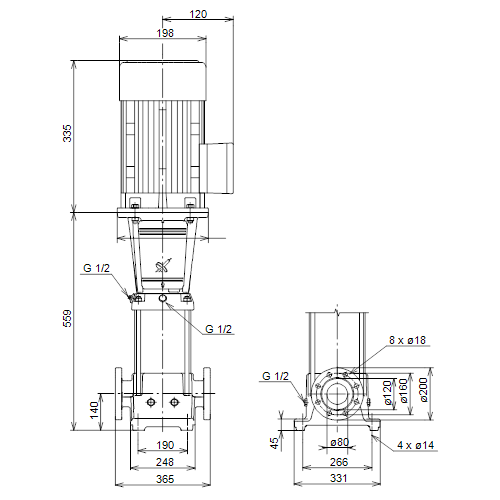

Габаритный чертеж CR 45-1-1 A-F-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CR 45-1-1 A-F-A-E-HQQE
