CR 32-11-2 A-F-A-E-HQQE
Данные каталога CR 32-11-2 A-F-A-E-HQQE
| Наименование продукции | CR 32-11-2 A-F-A-E-HQQE A-F-A-E HQQE |
| Производственный номер | 96122026 |
| EAN номер | 5700396680705 |
Описание CR 32-11-2 A-F-A-E-HQQE
| CR 32-11-2 A-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN. 3-фазный асинхронный электродвигатель. |
Основные данные CR 32-11-2 A-F-A-E-HQQE
| Частота вращения | 2947 об/м |
| Номинальная подача | 30 м3/ч |
| Номинальный напор | 163 м |
| Рабочие колеса | 11 |
| Уменьш. рабочее колесо | 2 |
| Уплотнение вала | HQQE |
| Ступени | 11 |
| Исполнение насоса | A |
| Модель | A |
Изображение CR 32-11-2 A-F-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

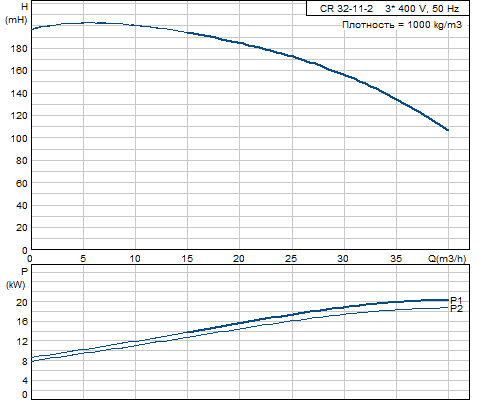

Кривая характеристики CR 32-11-2 A-F-A-E-HQQE
Жидкость CR 32-11-2 A-F-A-E-HQQE
| Диапазон температур жидкости | -30 .. 120 °C |
Материалы CR 32-11-2 A-F-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JS1050 | |
| ASTM 80-55-06 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CR 32-11-2 A-F-A-E-HQQE
| Тип электродвигателя | 180MB |
| IE Efficiency class | IE2 |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 22 кВт |
| Энергия (Р2), необходимая для насоса | 22 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D/660-690 Y V |
| Номинальный ток | 41,5-38,5/23,8-22,8 A |
| Пусковой ток | 750-890 % |
| Cos фи - характеристика мощности | 0,91-0,89 |
| Номинальная скорость | 2930-2940 об/м |
| IE efficiency | IE2 91,3% |
| Эффективность электродвигателя при полной нагрузке | 91,3-91,3 % |
| Эффективность двигателя при 3/4 нагрузки | 93,0-93,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 93,5-92,5 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85D17530 |

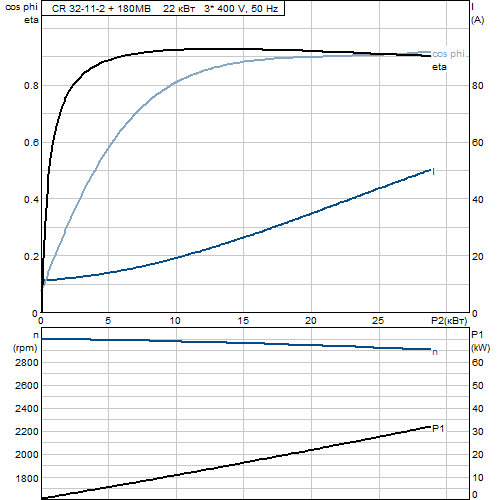

Характеристика двигателя CR 32-11-2 A-F-A-E-HQQE
Монтаж CR 32-11-2 A-F-A-E-HQQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 30 бар / 120 °C |
| 30 / -30 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 65 |
| Допустимое давление | PN 16 / PN 25 / PN 40 |
| Размер фланца электродвигателя | FF300 |
Другое CR 32-11-2 A-F-A-E-HQQE
| Нетто вес | 220 кг |
| Полный вес | 265 кг |
| Объем упаковки | 0.64 м3 |

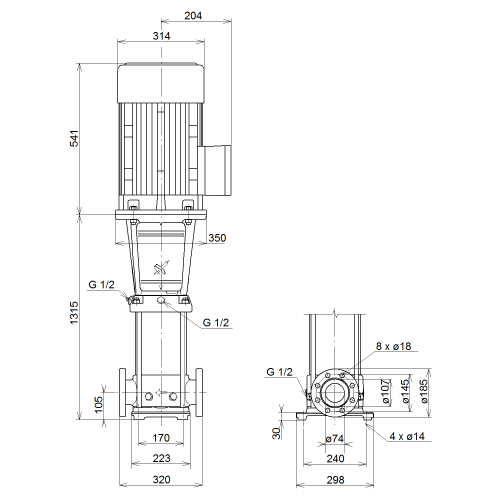

Габаритный чертеж CR 32-11-2 A-F-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CR 32-11-2 A-F-A-E-HQQE
