CR 32-3-2 A-F-A-E-HQQE

/ Каталог / Насосы / Grundfos / Grundfos CR / Grundfos CR 32 / CR 32-3-2 A-F-A-E-HQQE

Заказать

Данные каталога CR 32-3-2 A-F-A-E-HQQE

Наименование продукцииCR 32-3-2 A-F-A-E-HQQE A-F-A-E HQQE
Производственный номер96122010
EAN номер5700396680545
Наименование продуктаCR 32-3-2 A-F-A-E-HQQE
Производственный номер96122010

Описание CR 32-3-2 A-F-A-E-HQQE

CR 32-3-2 A-F-A-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN.

Основные данные CR 32-3-2 A-F-A-E-HQQE

Частота вращения2919 об/м
Номинальная подача30 м3/ч
Номинальный напор38 м
Рабочие колеса3
Уменьш. рабочее колесо2
Уплотнение валаHQQE
Ступени3
Исполнение насосаA
МодельA
Номинальная подача30 м3/ч
Макс. гидростатический напор51.1 м
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Тип насосаCR 32

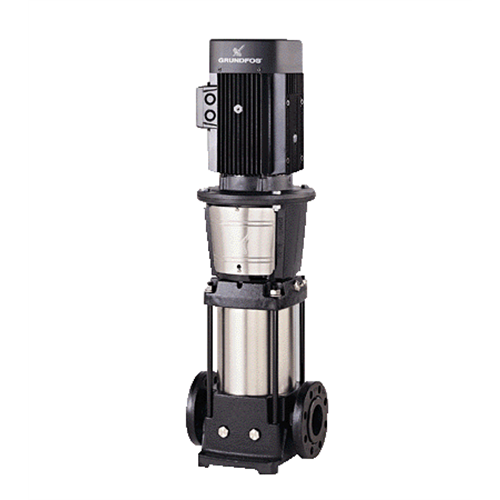

Изображение CR 32-3-2 A-F-A-E-HQQE

Изображение насосов CR 32-3-2 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

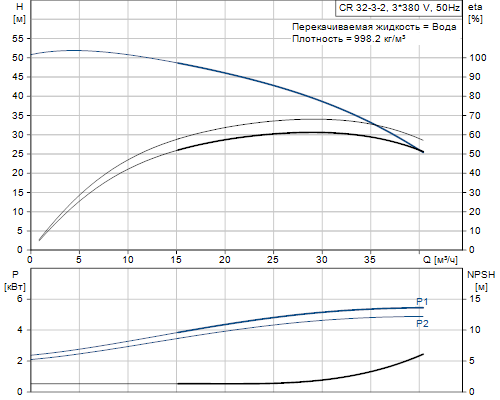

Кривая характеристики CR 32-3-2 A-F-A-E-HQQE

Кривая характеристики насосов CR 32-3-2 A-F-A-E-HQQE

Жидкость CR 32-3-2 A-F-A-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-30 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CR 32-3-2 A-F-A-E-HQQE

Корпус насосаЧугун
EN-JS1050
ASTM 80-55-06
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 32-3-2 A-F-A-E-HQQE

Тип электродвигателя132SC
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P25.5 кВт
Энергия (Р2), необходимая для насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток11.2 A
Пусковой ток1070-1170 %
Cos фи - характеристика мощности0,88-0,84
Номинальная скорость2910-2930 об/м
Эффективность электродвигателя при полной нагрузке87,0-87,0 %
Эффективность двигателя при 3/4 нагрузки90-89,5 %
Эффективность электродвигателя при 1/2 нагрузки88-87 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17417
Класс энергоэфф-тиIE3
Номинальный ток11 A
Пусковой ток1080-1180 %
Cos фи - характеристика мощности0,87-0,82
Номинальная скорость2920-2940 об/м
ЭнергоэффективностьIE3 89,2%
Эффективность электродвигателя при полной нагрузке89,2-89,2 %
Эффективность двигателя при 3/4 нагрузки90,0-89,8 %
Эффективность электродвигателя при 1/2 нагрузки89,6-88,4 %
Номер электродвигателя85U17417

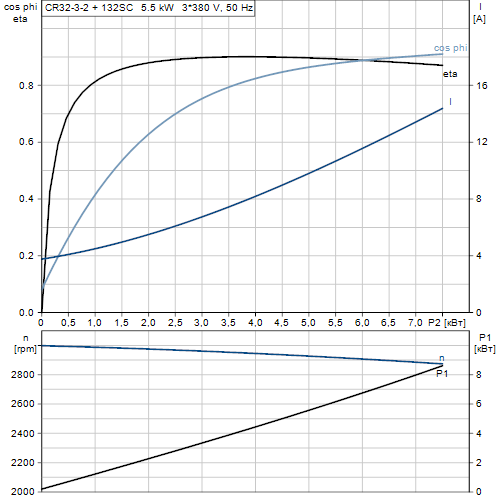

Характеристика двигателя CR 32-3-2 A-F-A-E-HQQE

Характеристика двигателя насосов CR 32-3-2 A-F-A-E-HQQE

Монтаж CR 32-3-2 A-F-A-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 бар / -30 °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 16 / PN 25 / PN 40
Размер фланца электродвигателяFF265

Другое CR 32-3-2 A-F-A-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.7
Нетто вес97 кг
Полный вес120 кг
Объем упаковки0.3 м3

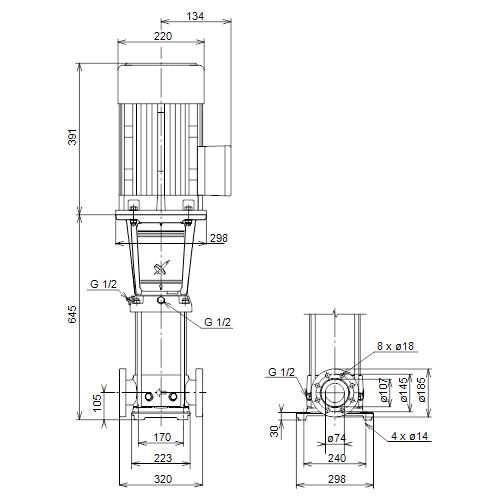

Габаритный чертеж CR 32-3-2 A-F-A-E-HQQE

Габаритный чертеж насосов CR 32-3-2 A-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 32-3-2 A-F-A-E-HQQE

Схема подключений насосов CR 32-3-2 A-F-A-E-HQQE
