CR 32-2-2 A-F-A-V-HQQV

/ Каталог / Насосы / Grundfos / Grundfos CR / Grundfos CR 32 / CR 32-2-2 A-F-A-V-HQQV

Заказать

Данные каталога CR 32-2-2 A-F-A-V-HQQV

Наименование продукцииCR 32-2-2 A-F-A-V-HQQV A-F-A-V HQQV
Производственный номер96122036
EAN номер5700396680804

Описание CR 32-2-2 A-F-A-V-HQQV

CR 32-2-2 A-F-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

3-фазный асинхронный электродвигатель.

Основные данные CR 32-2-2 A-F-A-V-HQQV

Частота вращения2902 об/м
Номинальная подача30 м3/ч
Номинальный напор22.6 м
Рабочие колеса2
Уменьш. рабочее колесо2
Уплотнение валаHQQV
Ступени2
Исполнение насосаA
МодельA

Изображение CR 32-2-2 A-F-A-V-HQQV

Изображение насосов CR 32-2-2 A-F-A-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

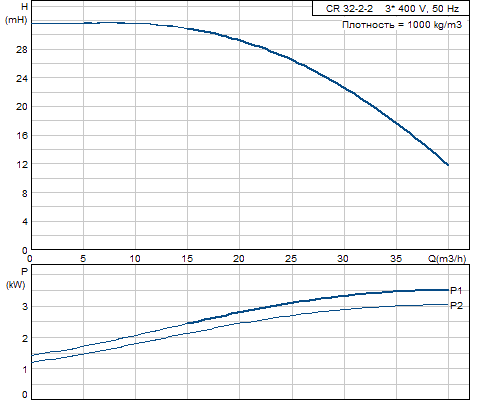

Кривая характеристики CR 32-2-2 A-F-A-V-HQQV

Кривая характеристики насосов CR 32-2-2 A-F-A-V-HQQV

Жидкость CR 32-2-2 A-F-A-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CR 32-2-2 A-F-A-V-HQQV

Корпус насосаЧугун
EN-JS1050
ASTM 80-55-06
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныV

Данные электрооборудования CR 32-2-2 A-F-A-V-HQQV

Тип электродвигателя100LC
IE Efficiency classIE3
Количество полюсов2
Номинальная мощность - P23 кВт
Энергия (Р2), необходимая для насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток6.3 A
Пусковой ток840-920 %
Cos фи - характеристика мощности0,87-0,82
Номинальная скорость2900-2920 об/м
IE efficiencyIE3 87,1%
Эффективность электродвигателя при полной нагрузке87,1-87,1 %
Эффективность двигателя при 3/4 нагрузки88,0-87,0 %
Эффективность электродвигателя при 1/2 нагрузки87,7-85,4 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85U15510

Характеристика двигателя CR 32-2-2 A-F-A-V-HQQV

Характеристика двигателя насосов CR 32-2-2 A-F-A-V-HQQV

Монтаж CR 32-2-2 A-F-A-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 90 °C
16 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 16 / PN 25 / PN 40
Размер фланца электродвигателяFT130

Другое CR 32-2-2 A-F-A-V-HQQV

Электродвигатели класса энергоэффективности IE3
Нетто вес72.9 кг
Полный вес95.8 кг
Объем упаковки0.23 м3

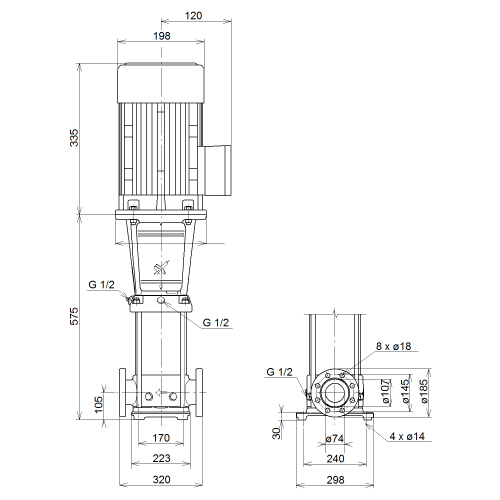

Габаритный чертеж CR 32-2-2 A-F-A-V-HQQV

Габаритный чертеж насосов CR 32-2-2 A-F-A-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 32-2-2 A-F-A-V-HQQV

Схема подключений насосов CR 32-2-2 A-F-A-V-HQQV
