CR 20-6 A-A-A-V-HQQV
Данные каталога CR 20-6 A-A-A-V-HQQV
| Наименование продукции | CR 20-6 A-A-A-V-HQQV A-A-A-V HQQV |
| Производственный номер | 96500606 |
| EAN номер | 5700396205182 |
Описание CR 20-6 A-A-A-V-HQQV
| CR 20-6 A-A-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев овальный. 3-фазный асинхронный электродвигатель. |
Основные данные CR 20-6 A-A-A-V-HQQV
| Частота вращения | 2919 об/м |
| Номинальная подача | 21 м3/ч |
| Номинальный напор | 70.4 м |
| Макс. гидростатический напор | 88.4 м |
| Рабочие колеса | 06 |
| Уплотнение вала | HQQV |
| Данные на паспортной табличке | CE |
| Ступени | 06 |
| Исполнение насоса | A |
| Модель | A |
Изображение CR 20-6 A-A-A-V-HQQV
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

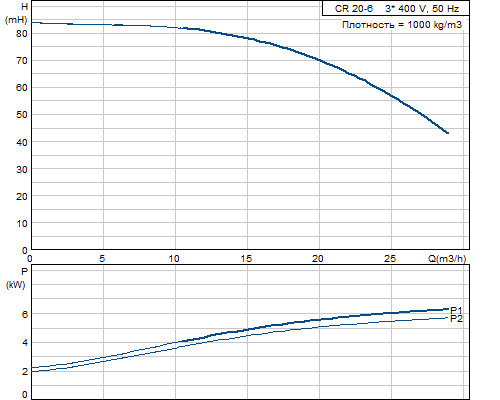

Кривая характеристики CR 20-6 A-A-A-V-HQQV
Жидкость CR 20-6 A-A-A-V-HQQV
| Диапазон температур жидкости | -20 .. 90 °C |
Материалы CR 20-6 A-A-A-V-HQQV
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | V |
Данные электрооборудования CR 20-6 A-A-A-V-HQQV
| Тип электродвигателя | 132SB |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 7.5 кВт |
| Энергия (Р2), необходимая для насоса | 7.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D/660-690 Y V |
| Номинальный ток | 14,8-13,6/8,50-8,10 A |
| Пусковой ток | 780-910 % |
| Cos фи - характеристика мощности | 0,89-0,88 |
| Номинальная скорость | 2920-2930 об/м |
| Эффективность электродвигателя при полной нагрузке | 89,5-90,5 % |
| Эффективность двигателя при 3/4 нагрузки | 90,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 91,0-90,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85D17522 |

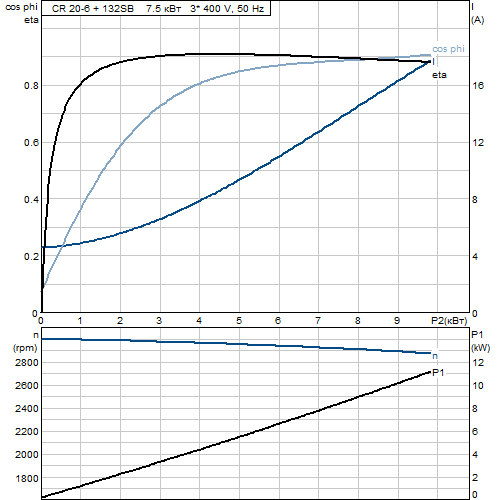

Характеристика двигателя CR 20-6 A-A-A-V-HQQV
Монтаж CR 20-6 A-A-A-V-HQQV
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 10 бар / 90 °C |
| 10 / -20 бар / °C | |
| Стандартный фланец | OVAL |
| Код соединения | A |
| Соединение труб | Rp 2 |
| Размер фланца электродвигателя | FF265 |
Другое CR 20-6 A-A-A-V-HQQV
| Нетто вес | 102 кг |
| Полный вес | 124 кг |
| Объем упаковки | 0.43 м3 |

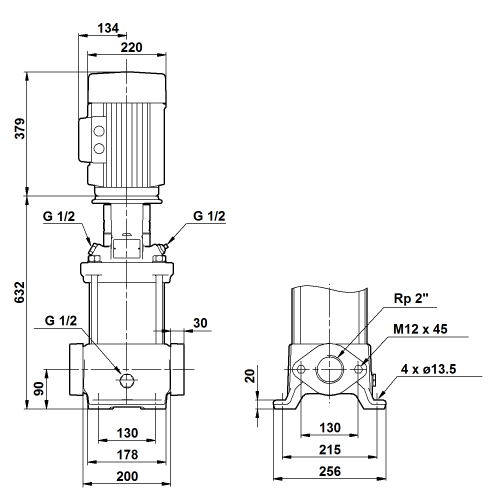

Габаритный чертеж CR 20-6 A-A-A-V-HQQV
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CR 20-6 A-A-A-V-HQQV
