CR 150-1-1 A-F-A-V-HQQV

/ Каталог / Насосы / Grundfos / Grundfos CR / Grundfos CR 150 / CR 150-1-1 A-F-A-V-HQQV

Заказать

Данные каталога CR 150-1-1 A-F-A-V-HQQV

Наименование продукцииCR 150-1-1 A-F-A-V-HQQV A-F-A-V HQQV
Производственный номер95922390
EAN номер5700838936100

Описание CR 150-1-1 A-F-A-V-HQQV

CR 150-1-1 A-F-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Электродвигатель - 3-фазный двигатель переменного тока.

Основные данные CR 150-1-1 A-F-A-V-HQQV

Частота вращения2924 об/м
Номинальная подача150 м3/ч
Номинальный напор12.3 м
Рабочие колеса1
Уменьш. рабочее колесо1
Уплотнение валаHQQV
Ступени1
Исполнение насосаA
МодельA

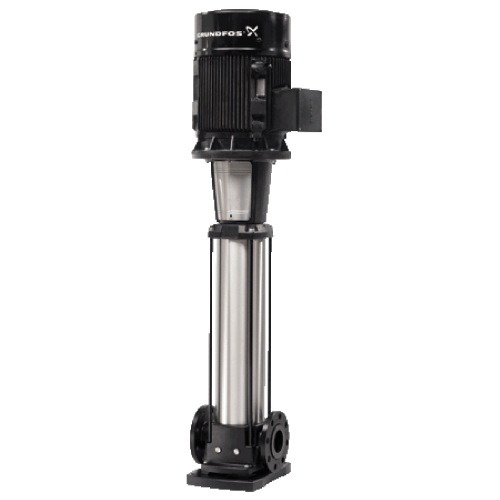

Изображение CR 150-1-1 A-F-A-V-HQQV

Изображение насосов CR 150-1-1 A-F-A-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

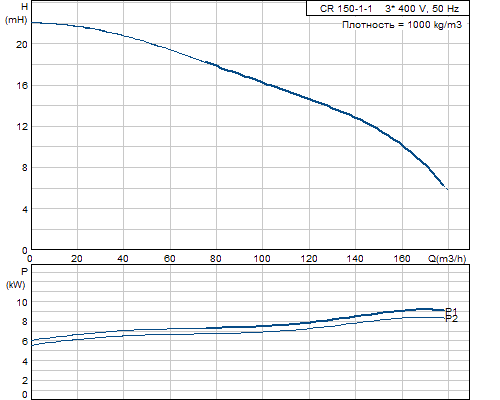

Кривая характеристики CR 150-1-1 A-F-A-V-HQQV

Кривая характеристики насосов CR 150-1-1 A-F-A-V-HQQV

Жидкость CR 150-1-1 A-F-A-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CR 150-1-1 A-F-A-V-HQQV

Корпус насосаЧугун
EN-JS1050
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныV

Данные электрооборудования CR 150-1-1 A-F-A-V-HQQV

Тип электродвигателя160MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P211 кВт
Энергия (Р2), необходимая для насоса11 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток21,2-19,6/12,2-11,6 A
Пусковой ток660-780 %
Cos фи - характеристика мощности0,90-0,88
Номинальная скорость2930-2940 об/м
Эффективность электродвигателя при полной нагрузке89,4-89,4 %
Эффективность двигателя при 3/4 нагрузки92,5-92,5 %
Эффективность электродвигателя при 1/2 нагрузки93,0-92,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17524

Характеристика двигателя CR 150-1-1 A-F-A-V-HQQV

Характеристика двигателя насосов CR 150-1-1 A-F-A-V-HQQV

Монтаж CR 150-1-1 A-F-A-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре30 бар / 90 °C
30 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25/40
Размер фланца электродвигателяFF300

Другое CR 150-1-1 A-F-A-V-HQQV

Нетто вес192 кг
Полный вес253 кг

Габаритный чертеж CR 150-1-1 A-F-A-V-HQQV

Габаритный чертеж насосов CR 150-1-1 A-F-A-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 150-1-1 A-F-A-V-HQQV

Схема подключений насосов CR 150-1-1 A-F-A-V-HQQV
