CR 120-6-1 A-F-A-V-HBQV
Данные каталога CR 120-6-1 A-F-A-V-HBQV
| Наименование продукции | CR 120-6-1 A-F-A-V-HBQV A-F-A-V HBQV |
| Производственный номер | 95922172 |
| EAN номер | 5700838933819 |
Описание CR 120-6-1 A-F-A-V-HBQV
| CR 120-6-1 A-F-A-V-HBQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN. Электродвигатель - 3-фазный двигатель переменного тока. |
Основные данные CR 120-6-1 A-F-A-V-HBQV
| Частота вращения | 2974 об/м |
| Номинальная подача | 120 м3/ч |
| Номинальный напор | 127 м |
| Рабочие колеса | 6 |
| Уменьш. рабочее колесо | 1 |
| Уплотнение вала | HBQV |
| Ступени | 6 |
| Исполнение насоса | A |
| Модель | A |

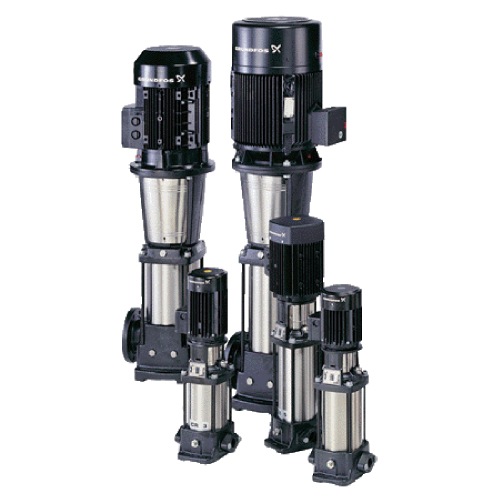

Изображение CR 120-6-1 A-F-A-V-HBQV
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

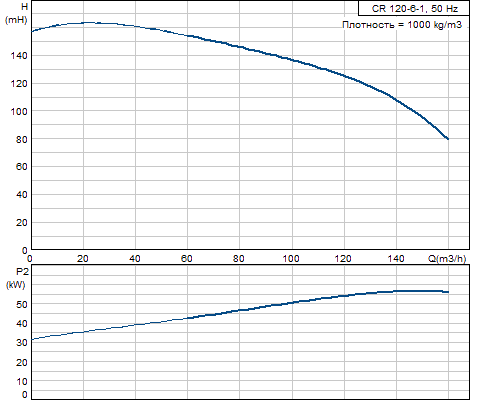

Кривая характеристики CR 120-6-1 A-F-A-V-HBQV
Жидкость CR 120-6-1 A-F-A-V-HBQV
| Диапазон температур жидкости | 0 .. 90 °C |
Материалы CR 120-6-1 A-F-A-V-HBQV
| Корпус насоса | Чугун |
| EN-JS1050 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | V |
Данные электрооборудования CR 120-6-1 A-F-A-V-HBQV
| Тип электродвигателя | SIEMENS |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 55 кВт |
| Энергия (Р2), необходимая для насоса | 55 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415D/660-690Y V |
| Номинальный ток | 97,0-90,0/56,0-54,0 A |
| Пусковой ток | 680 % |
| Cos фи - характеристика мощности | 0,90 |
| Номинальная скорость | 2975 об/м |
| Эффективность электродвигателя при полной нагрузке | 95,5 % |
| Эффективность двигателя при 3/4 нагрузки | 95,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 0,85 % |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 81D15338 |
Монтаж CR 120-6-1 A-F-A-V-HBQV
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 30 бар / 90 °C |
| 30 / 0 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 125 |
| Допустимое давление | PN 25/40 |
| Размер фланца электродвигателя | FF500 |
Другое CR 120-6-1 A-F-A-V-HBQV
| Нетто вес | 627 кг |
| Полный вес | 786 кг |
Габаритный чертеж CR 120-6-1 A-F-A-V-HBQV
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CR 120-6-1 A-F-A-V-HBQV
