CR 120-3 A-F-A-E-HQQE
Данные каталога CR 120-3 A-F-A-E-HQQE
| Наименование продукции | CR 120-3 A-F-A-E-HQQE A-F-A-E HQQE |
| Производственный номер | 95922153 |
| EAN номер | 5700838933628 |
Описание CR 120-3 A-F-A-E-HQQE
| CR 120-3 A-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN. Электродвигатель - 3-фазный двигатель переменного тока. |
Основные данные CR 120-3 A-F-A-E-HQQE
| Частота вращения | 2951 об/м |
| Номинальная подача | 120 м3/ч |
| Номинальный напор | 64.4 м |
| Рабочие колеса | 3 |
| Уплотнение вала | HQQE |
| Ступени | 3 |
| Исполнение насоса | A |
| Модель | A |

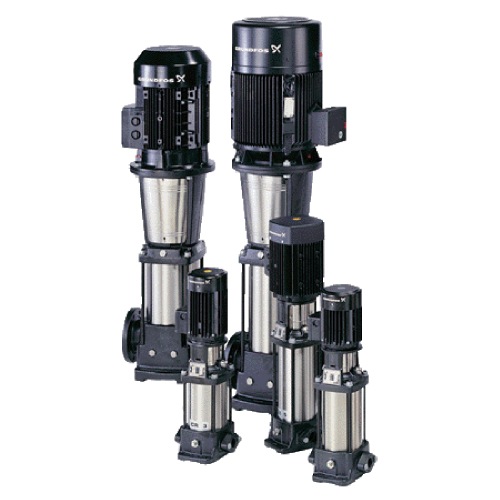

Изображение CR 120-3 A-F-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

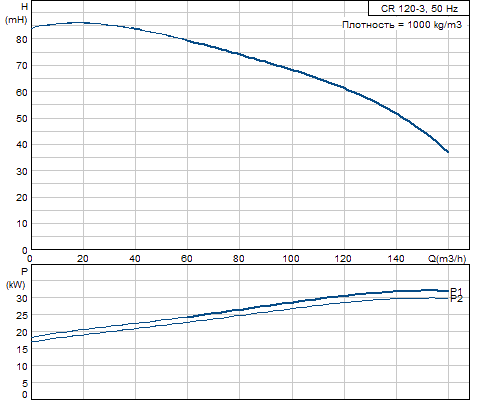

Кривая характеристики CR 120-3 A-F-A-E-HQQE
Жидкость CR 120-3 A-F-A-E-HQQE
| Диапазон температур жидкости | -30 .. 120 °C |
Материалы CR 120-3 A-F-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JS1050 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CR 120-3 A-F-A-E-HQQE
| Тип электродвигателя | SIEMENS |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 30 кВт |
| Энергия (Р2), необходимая для насоса | 30 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415D/660-690Y V |
| Номинальный ток | 55,0-51,0/31,5-30,0 A |
| Пусковой ток | 700 % |
| Cos фи - характеристика мощности | 0,88 |
| Номинальная скорость | 2960 об/м |
| Эффективность электродвигателя при полной нагрузке | 93,5-93,7 % |
| Эффективность двигателя при 3/4 нагрузки | 93,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 92,0 % |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 81D15332 |
Монтаж CR 120-3 A-F-A-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 30 бар / 120 °C |
| 30 / -30 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 125 |
| Допустимое давление | PN 25/40 |
| Размер фланца электродвигателя | FF350 |
Другое CR 120-3 A-F-A-E-HQQE
| Нетто вес | 353 кг |
| Полный вес | 414 кг |
Габаритный чертеж CR 120-3 A-F-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CR 120-3 A-F-A-E-HQQE
