CR 10-6 A-A-A-V-HQQV
Данные каталога CR 10-6 A-A-A-V-HQQV
| Наименование продукции | CR 10-6 A-A-A-V-HQQV A-A-A-V HQQV |
| Производственный номер | 96501329 |
| EAN номер | 5700396220031 |
Описание CR 10-6 A-A-A-V-HQQV
| CR 10-6 A-A-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании. Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев овальный. 3-фазный асинхронный электродвигатель. |
Основные данные CR 10-6 A-A-A-V-HQQV
| Частота вращения | 2899 об/м |
| Номинальная подача | 10 м3/ч |
| Номинальный напор | 48.3 м |
| Макс. гидростатический напор | 61.2 м |
| Рабочие колеса | 06 |
| Уплотнение вала | HQQV |
| Данные на паспортной табличке | CE |
| Ступени | 06 |
| Исполнение насоса | A |
| Модель | A |
Изображение CR 10-6 A-A-A-V-HQQV
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

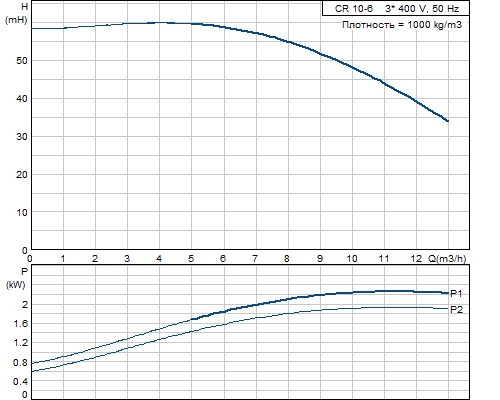

Кривая характеристики CR 10-6 A-A-A-V-HQQV
Жидкость CR 10-6 A-A-A-V-HQQV
| Диапазон температур жидкости | -20 .. 90 °C |
Материалы CR 10-6 A-A-A-V-HQQV
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | V |
Данные электрооборудования CR 10-6 A-A-A-V-HQQV
| Тип электродвигателя | 90LC |
| IE Efficiency class | IE3 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 2.2 кВт |
| Энергия (Р2), необходимая для насоса | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D V |
| Номинальный ток | 4.45 A |
| Пусковой ток | 850-950 % |
| Cos фи - характеристика мощности | 0,89-0,87 |
| Номинальная скорость | 2890-2910 об/м |
| IE efficiency | IE3 85,9% |
| Эффективность электродвигателя при полной нагрузке | 85,9-85,9 % |
| Эффективность двигателя при 3/4 нагрузки | 86,8-87,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 86,0-84,9 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85U15908 |

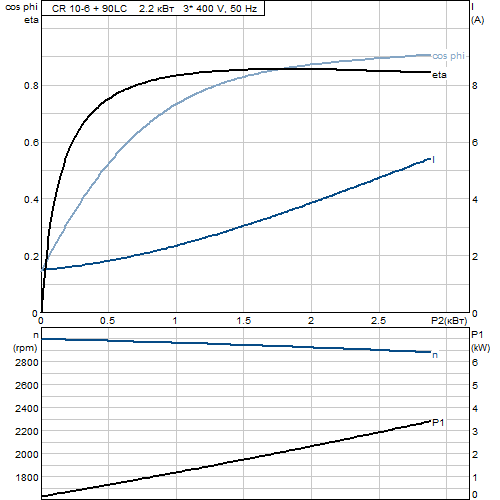

Характеристика двигателя CR 10-6 A-A-A-V-HQQV
Монтаж CR 10-6 A-A-A-V-HQQV
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 16 бар / 90 °C |
| 16 / -20 бар / °C | |
| Стандартный фланец | OVAL |
| Код соединения | A |
| Соединение труб | Rp 1 1/2 |
| Размер фланца электродвигателя | FT115 |
Другое CR 10-6 A-A-A-V-HQQV
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 47 кг |
| Полный вес | 51 кг |
| Объем упаковки | 0.1 м3 |

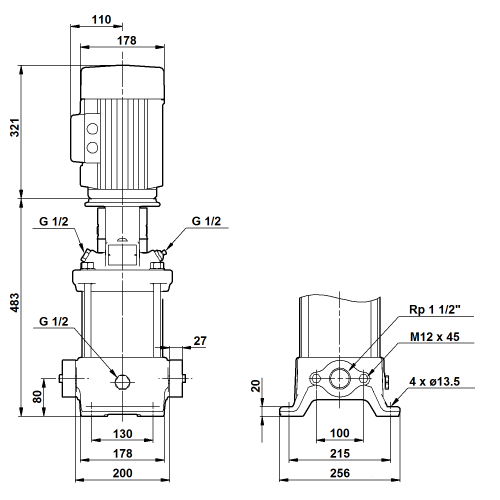

Габаритный чертеж CR 10-6 A-A-A-V-HQQV
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CR 10-6 A-A-A-V-HQQV
