UP 20-14 BX 110
Данные каталога UP 20-14 BX 110
| Наименование продукции | UP 20-14 BX 110 |
| Производственный номер | 96433887 |
| EAN номер | 5700393609587 |
Описание UP 20-14 BX 110
UP 20-14 BX 110 Насос со сферическим электродвигателем. В отличие от традиционных насосов с мокрым ротором, сферический электродвигатель не имеет подшипников. Магнитное поле передается от статора к ротору в водной среде через проводящие части насоса. Камера с ротором герметично отделена от статора сферическим стаканом из нержавеющей стали. Насос поставляется со встроенными обратным и запорным клапанами. Характеристики насоса: *Самоустанавливающийся шарнир на конце вала смазывается перекачиваемой жидкостью. *Материал шарнира высокого качества. *Электродвигатель может свинчиваться с корпуса насоса, что облегчает обслуживание и замену. *Рабочее колесо коррозионно-стойкое, Нержавеющая сталь, EPDM, PPO, политетрафторэтилен, графит. *Бронзовый корпус насоса. Однофазный электродвигатель не требует дополнительной защиты. |
Основные данные UP 20-14 BX 110
| Данные на фирменной табличке | VDE,BSI,B,CE |
| Клапан | насос с встроен. изолирующ. и обратными клапанами |
| Количество скоростей | 1 |
| Макс гидростатический напор | 14 дм |
| TF класс | 95 |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | VDE,BSI,B,CE |
| Клапан | насос встроенный изолированно и с обратными клапанами |

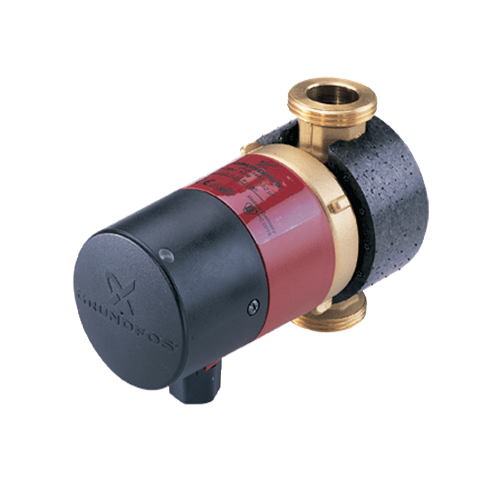

Изображение UP 20-14 BX 110
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

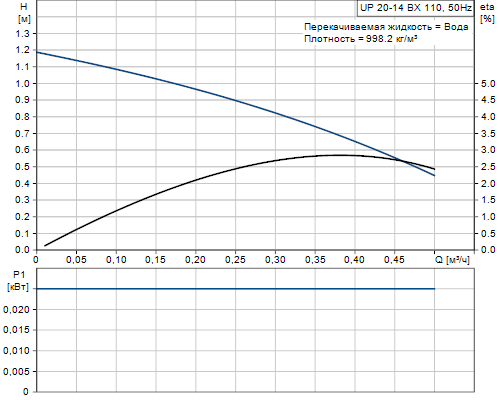

Кривая характеристики UP 20-14 BX 110
Жидкость UP 20-14 BX 110
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 2 .. 95 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UP 20-14 BX 110
| Корпус насоса | Латунь MS 68 |
| Рабочее колесо | Нержавеющая сталь, EPDM, PPO, политетрафторэтилен, графит |
Данные электрооборудования UP 20-14 BX 110
| Класс защиты (IEC 34-5) | IP42 |
| Тепловая защита | Сопротивление защиты |
| Подводимая мощность при скорости 3 | 25 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при скорости 3 | 0.11 A |
| Размер конденсатора - работа | 0.6 мкФ |
| Класс защиты (IEC 34-5) | 42 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | Impedance protected |
Монтаж UP 20-14 BX 110
| Макс. рабочее давление | 10 бар |
| Соединение труб | G 1 1/4 |
| Монтажная длина | 110 мм |
Другое UP 20-14 BX 110
| Нетто вес | 1.2 кг |
| Полный вес | 1.32 кг |
| Объем упаковки | 0.003 м3 |

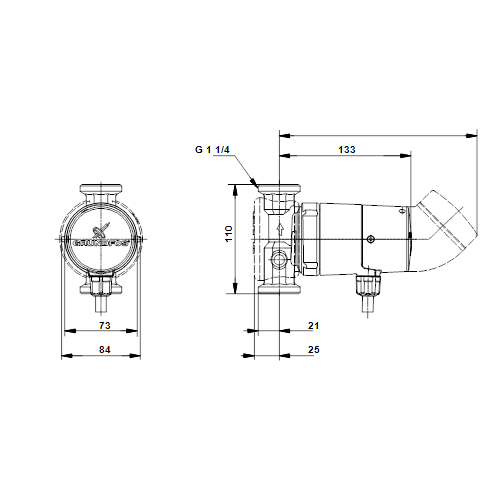

Габаритный чертеж UP 20-14 BX 110
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UP 20-14 BX 110
