UP 15-14 BU 80
Данные каталога UP 15-14 BU 80
| Наименование продукции | UP 15-14 BU 80 |
| Производственный номер | 96433884 |
| EAN номер | 5700393609556 |
Описание UP 15-14 BU 80
UP 15-14 BU 80 Насос со сферическим электродвигателем. В отличие от традиционных насосов с мокрым ротором сферический электродвигатель не имеет подшипников. Магнитное поле передается от статора к ротору в водной среде через проводящие части насоса. Камера с ротором герметично отделена от статора сферическим стаканом из нержавеющей стали. Встроенный таймер позволяет автоматически включать и выключать насос в соответствии с заданными интервалами времени (минимальный - 20 минут). Характеристики насоса: *Самоустанавливающийся шарнир на конце вала смазывается перекачиваемой жидкостью. *Материал шарнира высокого качества. *Электродвигатель может свинчиваться с корпуса насоса, что облегчает обслуживание и замену. *Рабочее колесо коррозионно-стойкое, Нержавеющая сталь, EPDM, PPO, политетрафторэтилен, графит. *Бронзовый корпус насоса. Однофазный электродвигатель не требует дополнительной защиты. |
Основные данные UP 15-14 BU 80
| Данные на фирменной табличке | VDE,BSI,B,CE |
| Количество скоростей | 1 |
| Макс гидростатический напор | 14 дм |
| TF класс | 95 |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | VDE,BSI,B,CE |

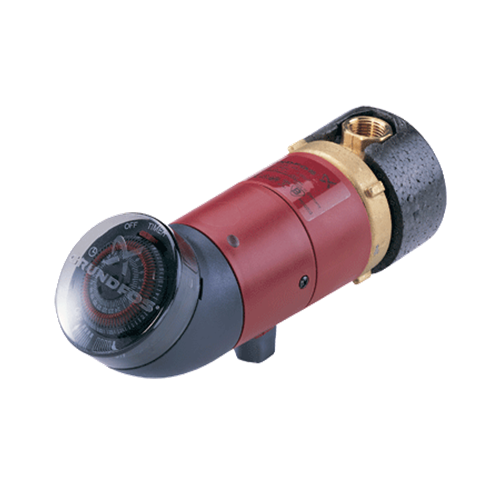

Изображение UP 15-14 BU 80
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

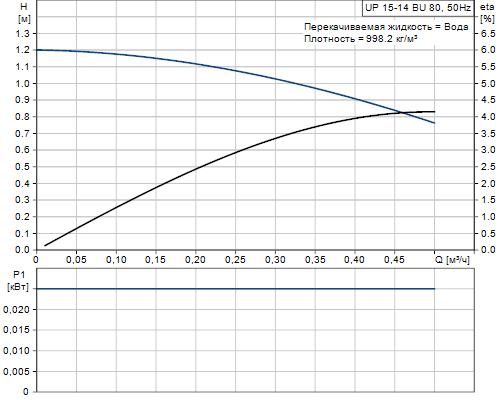

Кривая характеристики UP 15-14 BU 80
Жидкость UP 15-14 BU 80
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 2 .. 95 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UP 15-14 BU 80
| Корпус насоса | Латунь MS 68 |
| Рабочее колесо | Нержавеющая сталь, EPDM, PPO, политетрафторэтилен, графит |
Данные электрооборудования UP 15-14 BU 80
| Класс защиты (IEC 34-5) | IP42 |
| Тепловая защита | Сопротивление защиты |
| Подводимая мощность при скорости 3 | 25 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при скорости 3 | 0.11 A |
| Размер конденсатора - работа | 0.6 мкФ |
| Класс защиты (IEC 34-5) | 42 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | Impedance protected |
Монтаж UP 15-14 BU 80
| Макс. рабочее давление | 10 бар |
| Соединение труб | Rp 1/2 |
| Монтажная длина | 80 мм |
Устр-ва управл-ия UP 15-14 BU 80
| Время переключения | внутренний выключатель с часовым механизмом вкл/выкл |
Другое UP 15-14 BU 80
| Нетто вес | 1.15 кг |
| Полный вес | 1.31 кг |
| Объем упаковки | 0.003 м3 |

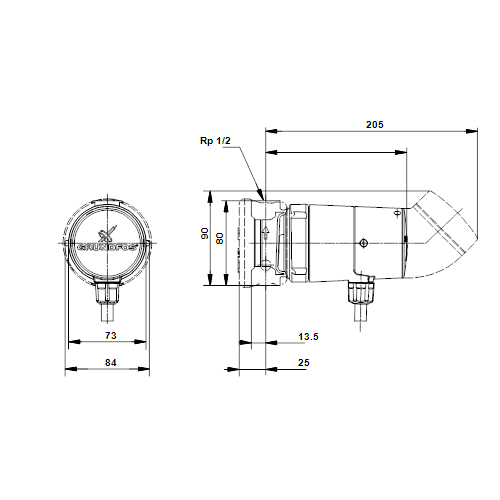

Габаритный чертеж UP 15-14 BU 80
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UP 15-14 BU 80
