CHIU 4-20 A-W-G-E
Данные каталога CHIU 4-20 A-W-G-E
| Наименование продукции | CHIU 4-20 A-W-G-E |
| Производственный номер | 4J008002 |
| EAN номер | 5700393868311 |
Описание CHIU 4-20 A-W-G-E
| CHIU 4-20 A-W-G-E CHIU с нормальным всасыванием,горизонтальный, многоступенчатый,центробежный насос, смонтированный на плите-основании. Насос с "мокрым ротором". CHIU открывает широкие возможности для перекачивания, циркуляции и повышения давления "маловязких индустриальных жидкостей". Насос практически бесшумен. |
Основные данные CHIU 4-20 A-W-G-E
| Номинальная подача | 4.5 м3/ч |
| Номинальный напор | 15 м |
| Макс. гидростатический напор | 20 м |
| Макс. рабочее давление | 10 бар |
| Исполнение насоса | A |
| Модель | B |
Изображение CHIU 4-20 A-W-G-E
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

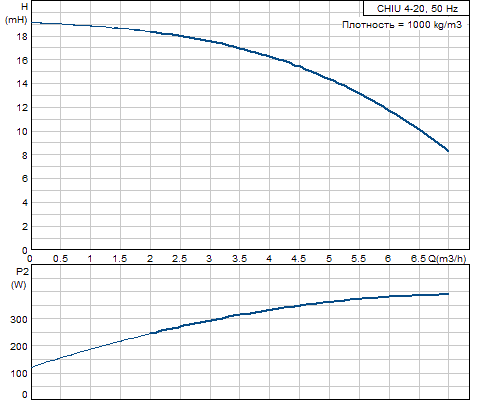

Кривая характеристики CHIU 4-20 A-W-G-E
Жидкость CHIU 4-20 A-W-G-E
| Минимальная температура жидкости | -15 °C |
Материалы CHIU 4-20 A-W-G-E
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CHIU 4-20 A-W-G-E
| Подводимая мощность - P1 | 700 Вт |
| P2 | 400 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 V |
| Номинальный ток | 1.7 A |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | H |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внешн. |
Монтаж CHIU 4-20 A-W-G-E
| Диапазон температуры окружающей среды | -15 .. 40 °C |
| Макс. рабочее давление | 10 бар |
| Код соединения | W |
| Соединение труб | Rp 1/4 / G 1 1/4 |
Другое CHIU 4-20 A-W-G-E
| Нетто вес | 20.3 кг |
| Полный вес | 22.2 кг |
| Объем упаковки | 0.054 м3 |

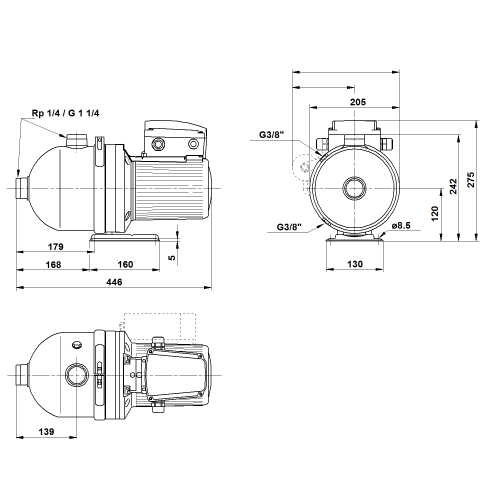

Габаритный чертеж CHIU 4-20 A-W-G-E
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

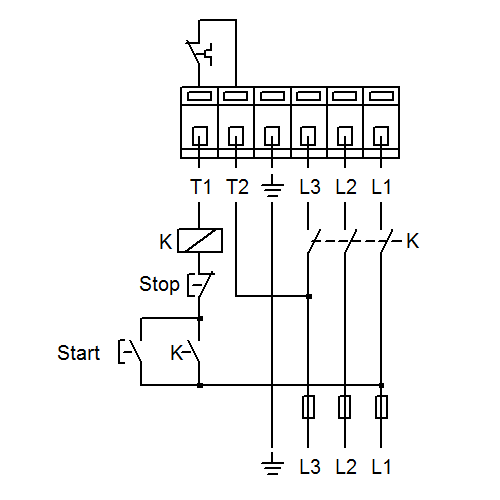

Схема подключений CHIU 4-20 A-W-G-E
