BM 95-20-NE
Данные каталога BM 95-20-NE
Наименование продукции | BM95-20-NE |
Производственный номер | 19661920 |
EAN номер | 5700390100612 |
Описание BM 95-20-NE
BM95-20-NE Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением. Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией. Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H. |
Основные данные BM 95-20-NE
Номинальная подача | 95 м3/ч |
Номинальный напор | 243 м |
Ступени | 20 |
Модель | D |
Изображение BM 95-20-NE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

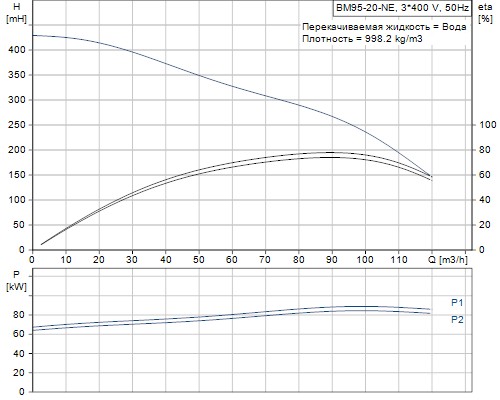

Кривая характеристики BM 95-20-NE
Жидкость BM 95-20-NE
Рабочая жидкость | Вода |
Максимальная температура жидкости | 40 °C |
Материалы BM 95-20-NE
Насос | Нержавеющая сталь |
DIN W.-Nr. 1.4401 | |
AISI 316 | |
Рабочее колесо | Нержавеющая сталь |
DIN W.-Nr. 1.4401 | |
AISI 316 | |
Электродвигатель | Нержавеющая сталь |
DIN W.-Nr. 1.4401 | |
AISI 316 | |
Кожух | Нерж. сталь |
DIN W.-Nr. 1.4401 | |
AISI 316 | |
Резина | E/FKM |
Данные электрооборудования BM 95-20-NE
Номинальная мощность - P2 | 92 кВт |
Промышленная частота | 50 Hz |
Номинальное напряжение | 3 x 380-415 V |
Способ запуска | прямой пуск |
Показатель уровня обслуживания | 1.15 |
Номинальный ток | 194-186 A |
Класс защиты (IEC 34-5) | 58 |
Номер электродвигателя | 96530100 |

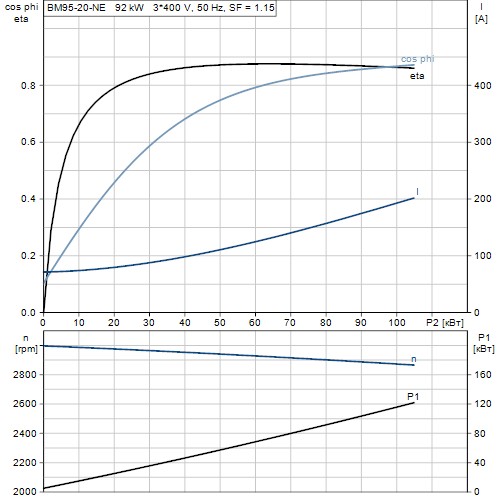

Характеристика двигателя BM 95-20-NE
Монтаж BM 95-20-NE
Максимальное давление в наружном водопроводе | 25 бар |
Макс. давление на выходе | 70 бар |
Стандартный фланец | PJE |
Соединение труб | прямой |
139 mm |
Другое BM 95-20-NE
Нетто вес | 525 кг |
Полный вес | 649 кг |
Объем упаковки | 2.06 м3 |

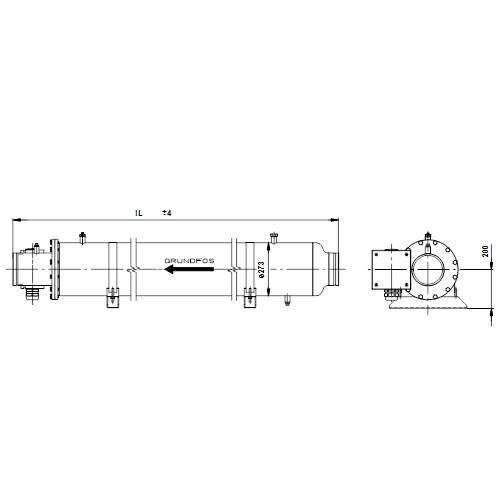

Габаритный чертеж BM 95-20-NE
Примечание | Правовая оговорка |
Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
