BM 17-9N
Данные каталога BM 17-9N
| Наименование продукции | BM 17-9N |
| Производственный номер | 12CE1909 |
| EAN номер | 5700392889454 |
Описание BM 17-9N
BM 17-9N Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением. Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией. Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H. |
Основные данные BM 17-9N
| Номинальная подача | 17 м3/ч |
| Номинальный напор | 73 м |
| Ступени | 9 |
| Модель | D |
Изображение BM 17-9N
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

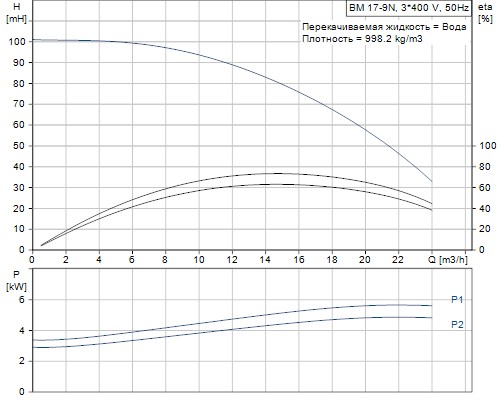

Кривая характеристики BM 17-9N
Жидкость BM 17-9N
| Рабочая жидкость | Вода |
| Максимальная температура жидкости | 40 °C |
Материалы BM 17-9N
| Насос | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4539 | |
| AISI 904 L | |
| Кожух | Нерж. сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Резина | NBR |
Данные электрооборудования BM 17-9N
| Номинальная мощность - P2 | 5.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 V |
| Способ запуска | прямой пуск |
| Показатель уровня обслуживания | 1.15 |
| Номинальный ток | 13,0-13,4 A |
| Класс защиты (IEC 34-5) | 58 |
| Номер электродвигателя | 79195611 |

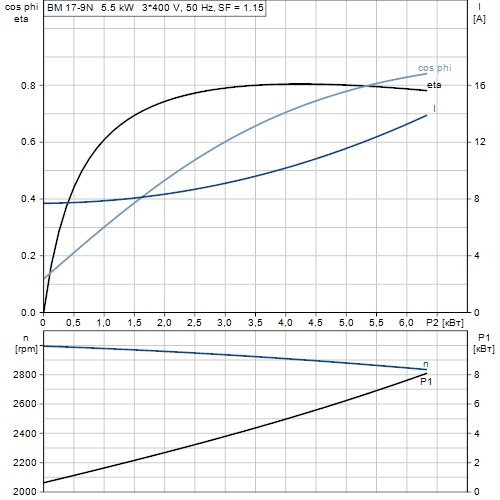

Характеристика двигателя BM 17-9N
Монтаж BM 17-9N
| Максимальное давление в наружном водопроводе | 50 бар |
| Макс. давление на выходе | 80 бар |
| Стандартный фланец | PJE |
| Соединение труб | прямой |
| 89 mm |
Другое BM 17-9N
| Нетто вес | 76 кг |
| Полный вес | 108 кг |
| Объем упаковки | 0.335 м3 |

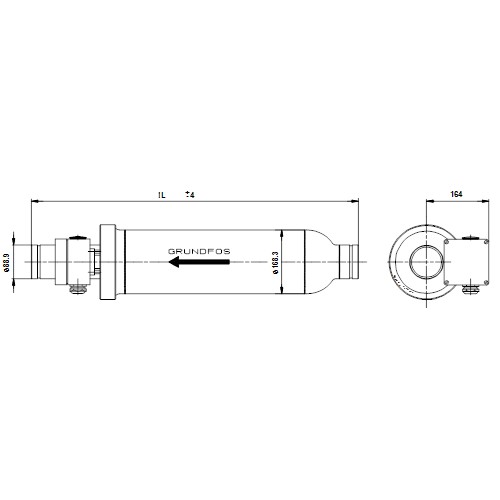

Габаритный чертеж BM 17-9N
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
