BM 8A-7N
Данные каталога BM 8A-7N
Наименование продукции | BM 8A-7N |
Производственный номер | 11751907 |
EAN номер | 5700392820716 |
Описание BM 8A-7N
BM 8A-7N Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением. Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией. Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H. |
Основные данные BM 8A-7N
Номинальная подача | 8 м3/ч |
Номинальный напор | 30 м |
Ступени | 7 |
Модель | D |
Изображение BM 8A-7N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

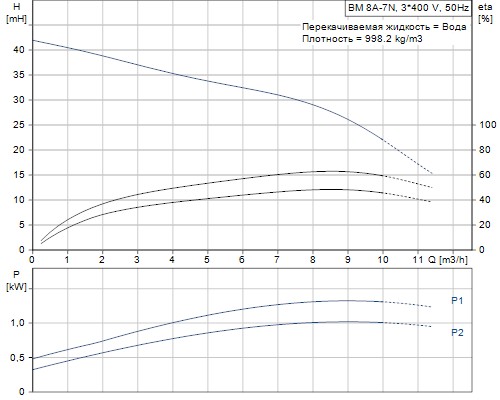

Кривая характеристики BM 8A-7N
Жидкость BM 8A-7N
Рабочая жидкость | Вода |
Максимальная температура жидкости | 40 °C |
Материалы BM 8A-7N
Насос | Нержавеющая сталь |
DIN W.-Nr. 1.4401 | |
AISI 316 | |
Рабочее колесо | Нержавеющая сталь |
DIN W.-Nr. 1.4401 | |
AISI 316 | |
Электродвигатель | Нержавеющая сталь |
DIN W.-Nr. 1.4539 | |
AISI 904 L | |
Кожух | Нерж. сталь |
DIN W.-Nr. 1.4401 | |
AISI 316 | |
Резина | NBR |
Данные электрооборудования BM 8A-7N
Номинальная мощность - P2 | 1.1 кВт |
Промышленная частота | 50 Hz |
Номинальное напряжение | 3 x 380-415 V |
Способ запуска | прямой пуск |
Показатель уровня обслуживания | 1.15 |
Номинальный ток | 2,80-2,75 A |
Класс защиты (IEC 34-5) | 58 |
Номер электродвигателя | 79195605 |

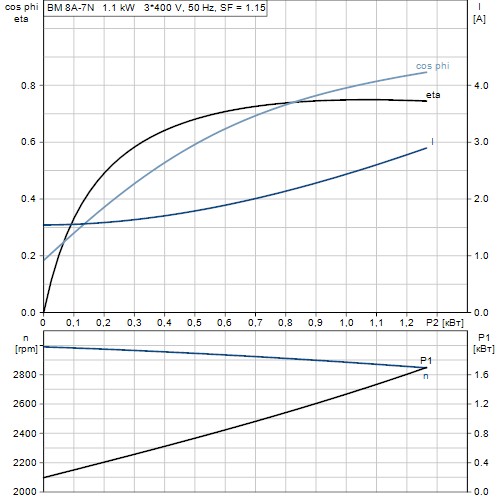

Характеристика двигателя BM 8A-7N
Монтаж BM 8A-7N
Максимальное давление в наружном водопроводе | 60 бар |
Макс. давление на выходе | 80 бар |
Стандартный фланец | PJE |
Соединение труб | с отводами |
42 mm |
Другое BM 8A-7N
Нетто вес | 37 кг |
Полный вес | 40.8 кг |
Объем упаковки | 0.1 м3 |

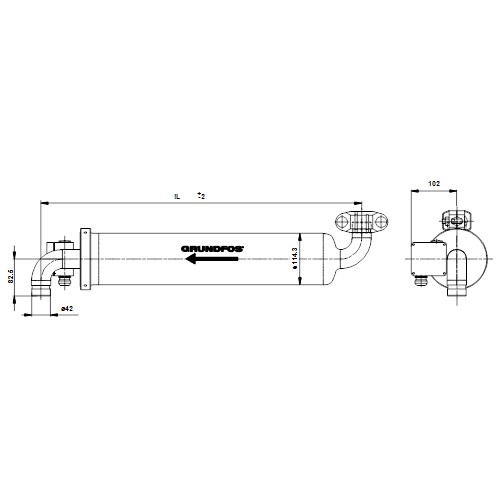

Габаритный чертеж BM 8A-7N
Примечание | Правовая оговорка |
Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
