BM 3A-33NE
Данные каталога BM 3A-33NE
| Наименование продукции | BM 3A-33NE |
| Производственный номер | 10741933 |
| EAN номер | 5700392819796 |
Описание BM 3A-33NE
BM 3A-33NE Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением. Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией. Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H. |
Основные данные BM 3A-33NE
| Номинальная подача | 3 м3/ч |
| Номинальный напор | 143 м |
| Ступени | 33 |
| Модель | D |
Изображение BM 3A-33NE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

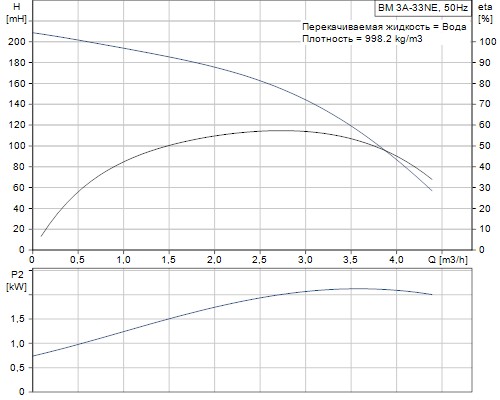

Кривая характеристики BM 3A-33NE
Жидкость BM 3A-33NE
| Рабочая жидкость | Вода |
| Максимальная температура жидкости | 40 °C |
Материалы BM 3A-33NE
| Насос | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4539 | |
| AISI 904 L | |
| Кожух | Нерж. сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Резина | E/FKM |
Данные электрооборудования BM 3A-33NE
| Номинальная мощность - P2 | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 V |
| Способ запуска | прямой пуск |
| Показатель уровня обслуживания | 1.15 |
| Номинальный ток | 5,85-6,45 A |
| Класс защиты (IEC 34-5) | 58 |
| Номер электродвигателя | 79195407 |
Монтаж BM 3A-33NE
| Максимальное давление в наружном водопроводе | 60 бар |
| Макс. давление на выходе | 80 бар |
| Стандартный фланец | PJE |
| Соединение труб | прямой |
| 42 mm |
Другое BM 3A-33NE
| Нетто вес | 47 кг |
| Полный вес | 51.7 кг |
| Объем упаковки | 0.126 м3 |

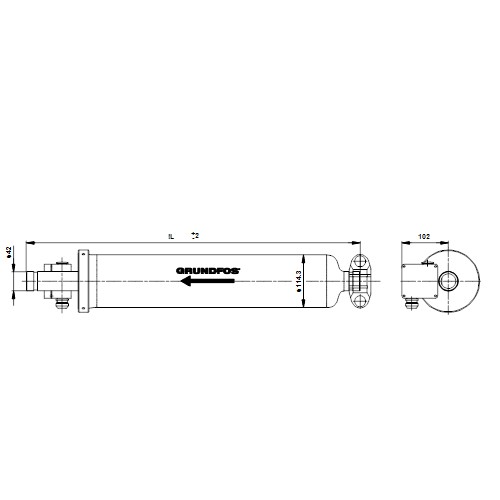

Габаритный чертеж BM 3A-33NE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
